Comunello Albatros Piccolo – systém pantů pro skládací bránu do 4 m / 100 kg
produkt nedostupný
přidat do seznamu přání
0
Popis
Comunello Albatros Piccolo – systém pantů pro skládací bránu do 4 m / 100 kg
Comunello Albatros Piccolo je kompletní, inovativní systém pantů navržený speciálně pro skládací brány. Díky plně závěsnému mechanismu se brána otevírá bez vodící koleje, což eliminuje překážky na podkladu a výrazně usnadňuje montáž. Systém zaručuje plynulé skládání a rozkládání křídel brány i v silně omezeném prostoru — ideální řešení pro pozemky s úzkou příjezdovou cestou nebo nedostatkem místa pro plné otevření křídlové brány.
Složení sady
Systém Albatros Piccolo se skládá ze tří precizně přizpůsobených prvků, které společně vytvářejí spolehlivý mechanismus skládací brány:

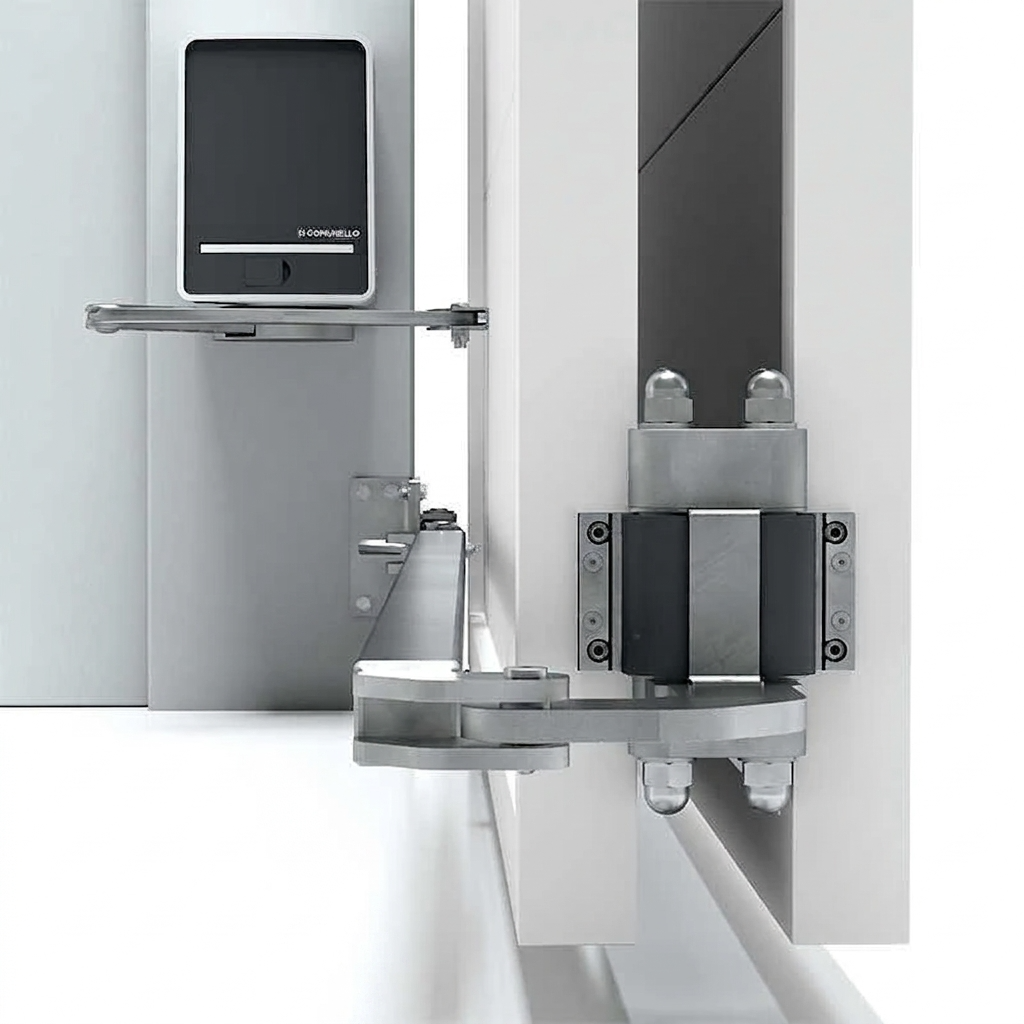

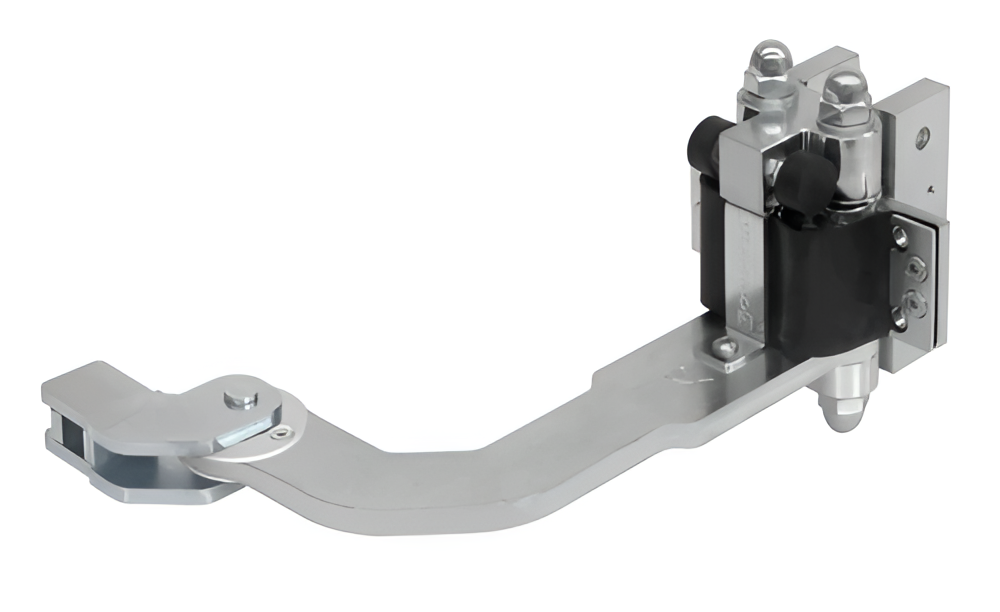

- Dolní pant s převodem a ramenem — montovaný ve spodní části křídla brány, odpovědný za pohon skládání; oboustranně skládací převodové rameno se spojuje se spodem prvního křídla

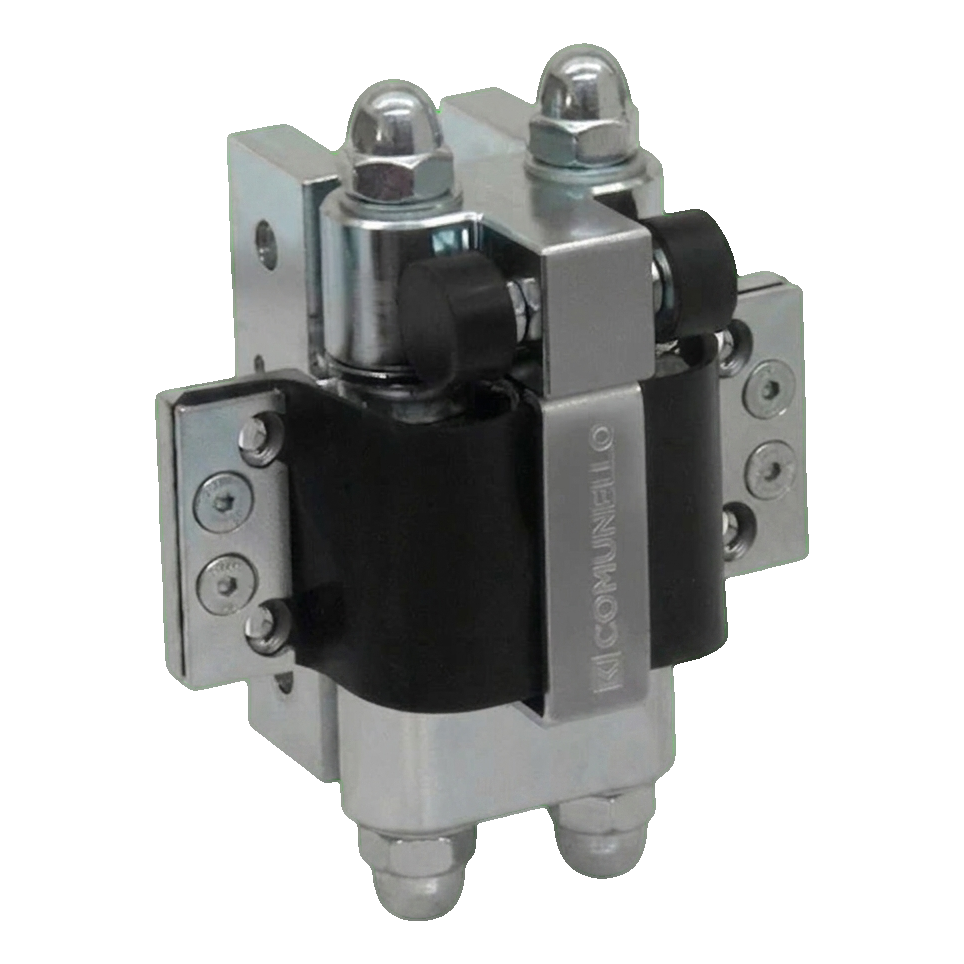

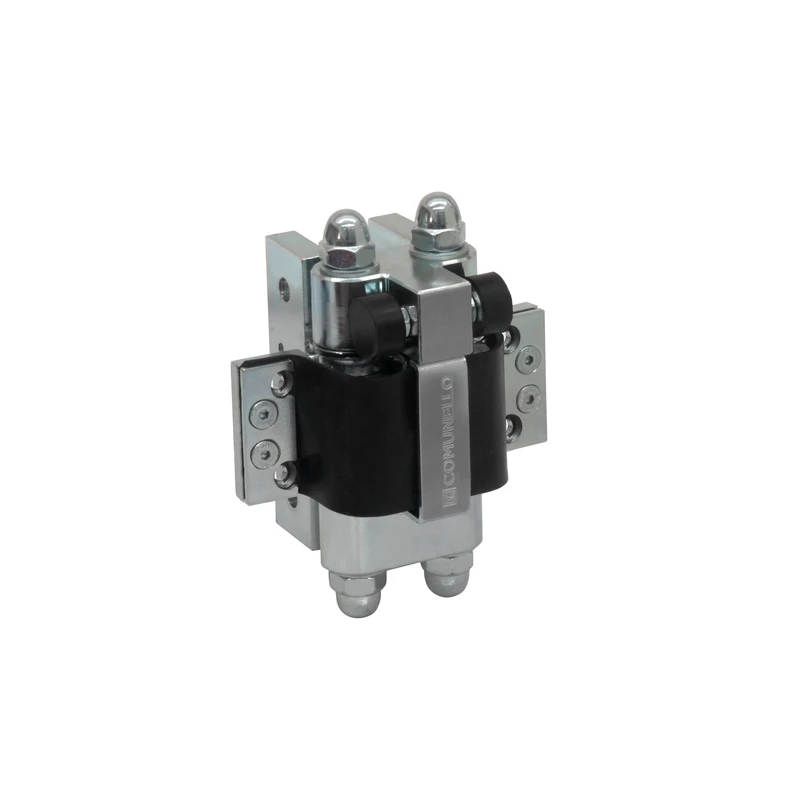

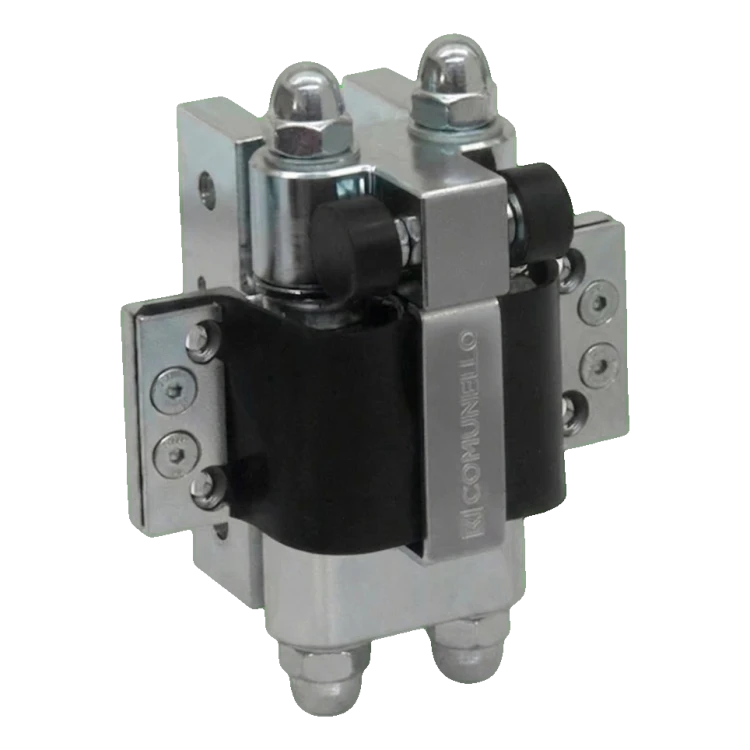

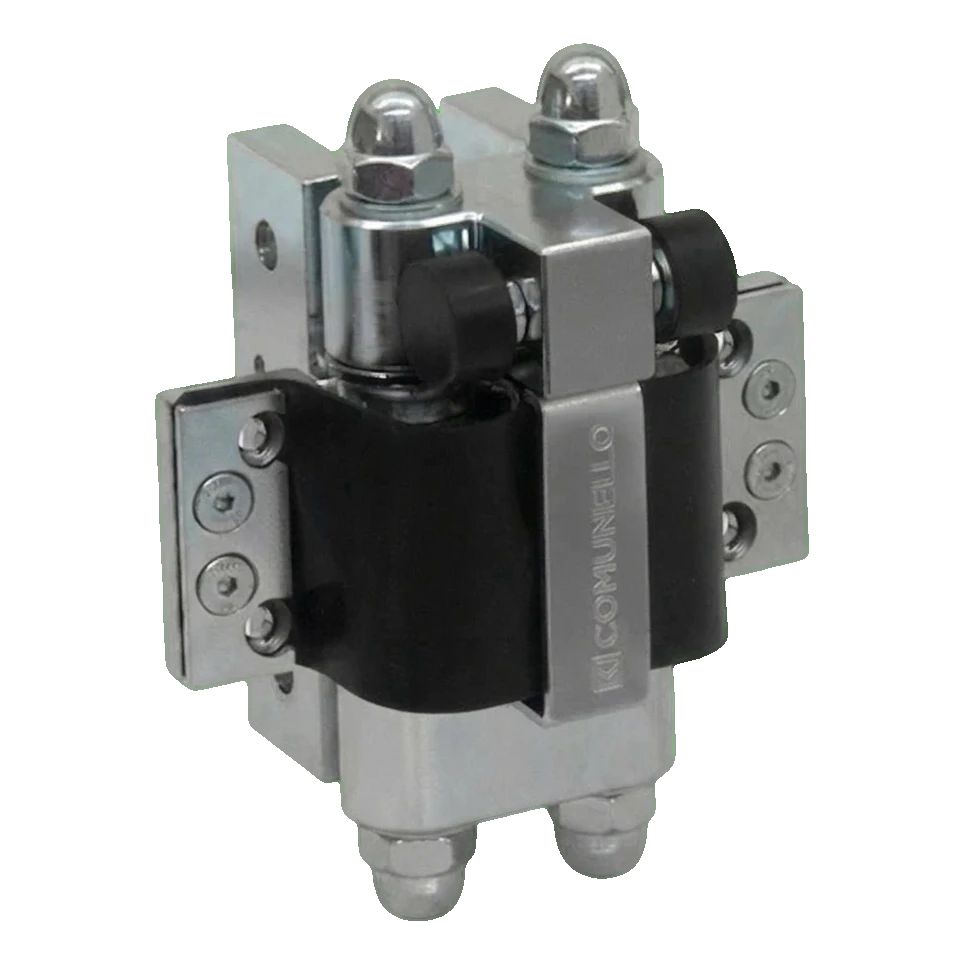

- Horní pant s převodem — montovaný v horní části brány u sloupku, synchronizuje pohyb obou křídel

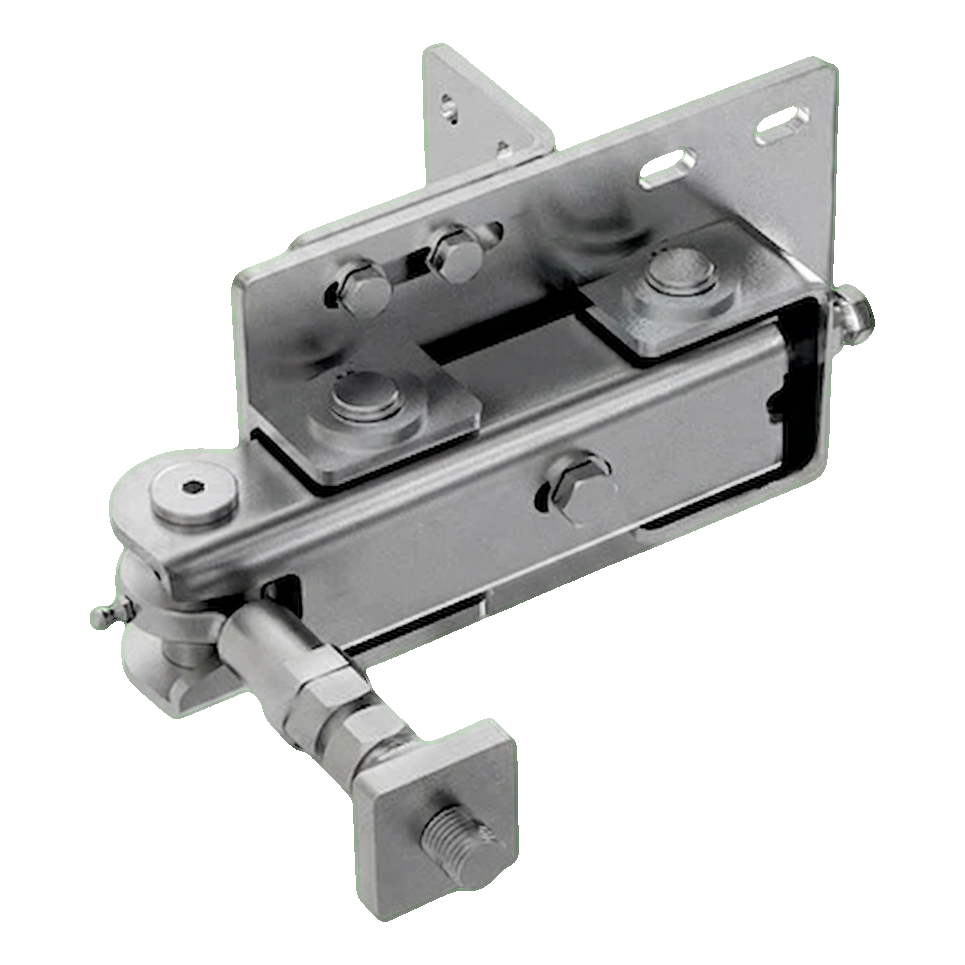

- Nastavitelný nosník — připevněný ke sloupku, umožňuje precizní nastavení celého systému po montáži
Princip fungování a montáž

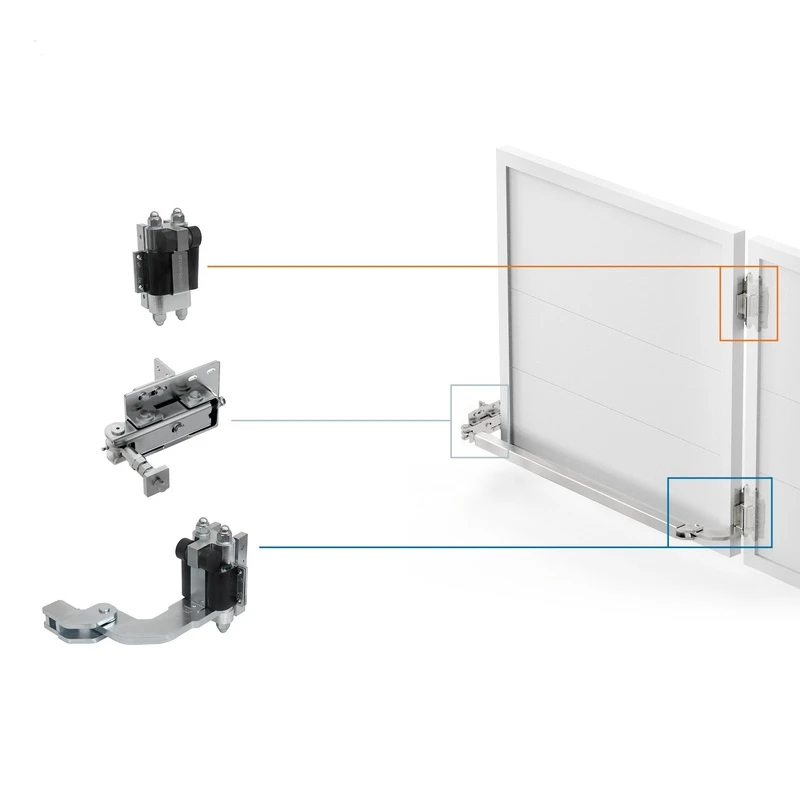

Systém je zcela bezkolejový — brána se otevírá svisle bez jakýchkoli vodicích kolejnic na podkladu. Oboustranně skládací pohonné rameno se montuje na spodek prvního křídla a spojuje s dolním pantem. Po namontování nastavitelného nosníku na sloupek získává instalatér možnost precizní korekce nastavení brány. Obrázek vedle ukazuje rozmístění jednotlivých prvků systému na bráně — horní pant u vrcholu sloupku, nastavitelný nosník uprostřed a dolní pant s ramenem dole.
Maximální otevření v minimálním prostoru

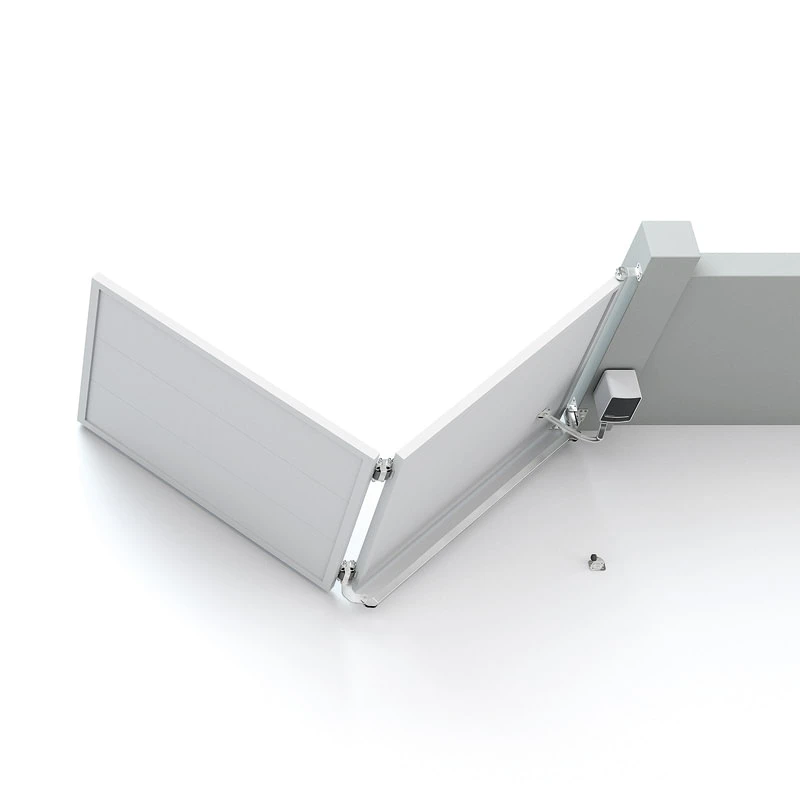

Díky mechanismu skládání se křídla brány ohýbají k sobě a zabírají minimální prostor jak při otevírání, tak při zavírání. Jedna sada obslouží bránu o celkové délce křídel do 4 metrů a hmotnosti do 100 kg. Při použití dvou sad Albatros Piccolo je možné obsloužit dvoukřídlovou bránu o celkové délce do 8 metrů.
Klíčové výhody systému
- Bezkolejový mechanismus — žádné vodící koleje na podkladu, nulové překážky
- Závěsný systém — křídla brány se skládají volně ve vzduchu
- Snadné nastavení — nastavitelný nosník umožňuje precizní přizpůsobení po montáži
- Minimální prostor — ideální řešení pro úzké příjezdové cesty a omezené průjezdy
- Vysoce kvalitní materiály — prvky odolné proti opotřebení a mnohaletému provozu
- Italská výroba — Comunello, Made in Italy
Kompatibilita s pohony
Systém Albatros Piccolo spolupracuje s pohony pro křídlové brány značky Comunello. Pro komplexní instalaci jsou k dispozici také doplňkové příslušenství: systém šablon otvorů se šrouby a matkami a spojovací profil převodového ramena se sloupkovým pantem, které výrazně zrychlují proces montáže.
Technické parametry sady
- Výrobce: Comunello
- Série: Albatros Piccolo (P)
- Maximální délka brány (1 sada): 4 m
- Maximální délka brány (2 sady): 8 m
- Maximální hmotnost křídel: 100 kg
- Hmotnost sady: 10,5 kg
- Typ systému: bezkolejový, závěsný
- Země výroby: Itálie

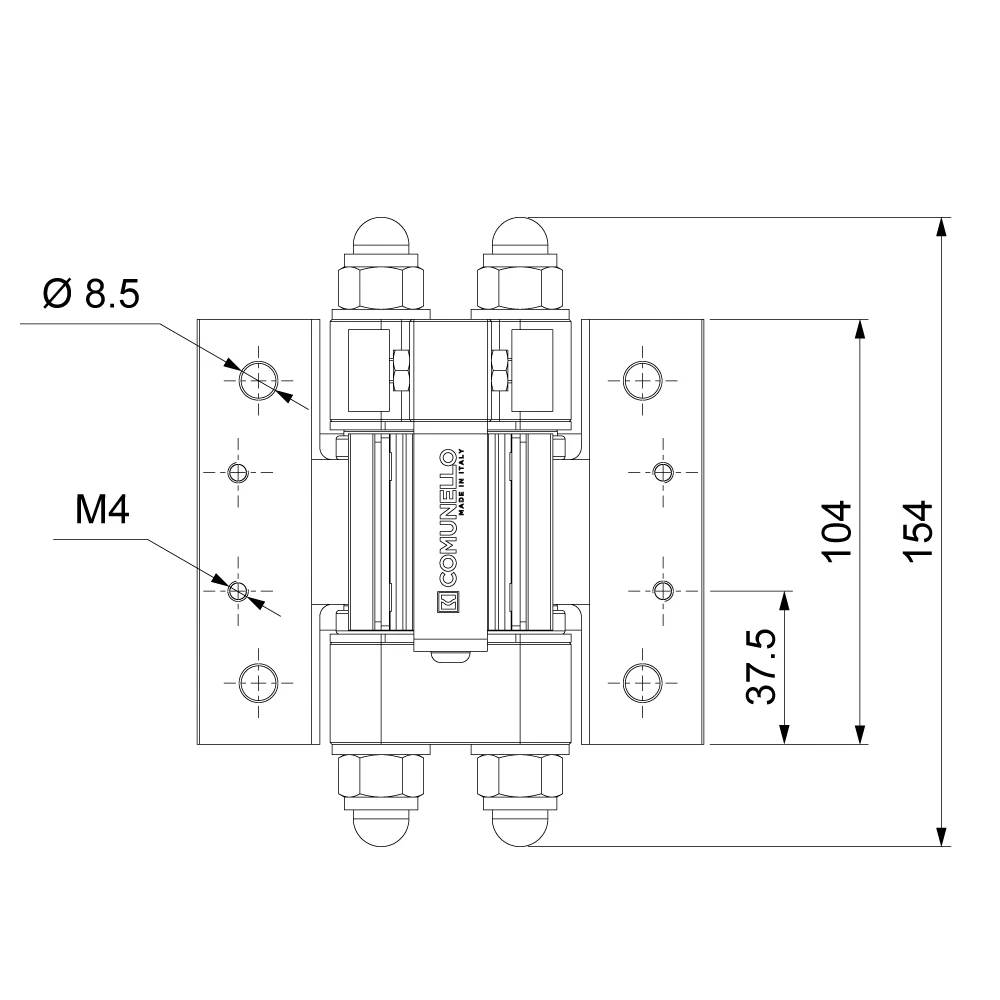

Rozměry horního pantu (technický výkres)
- Celková výška: 154 mm
- Výška montážní desky: 104 mm
- Vzdálenost osy otvoru od spodní hrany: 37,5 mm
- Průměr montážních otvorů: Ø 8,5 mm
- Závit šroubů: M4

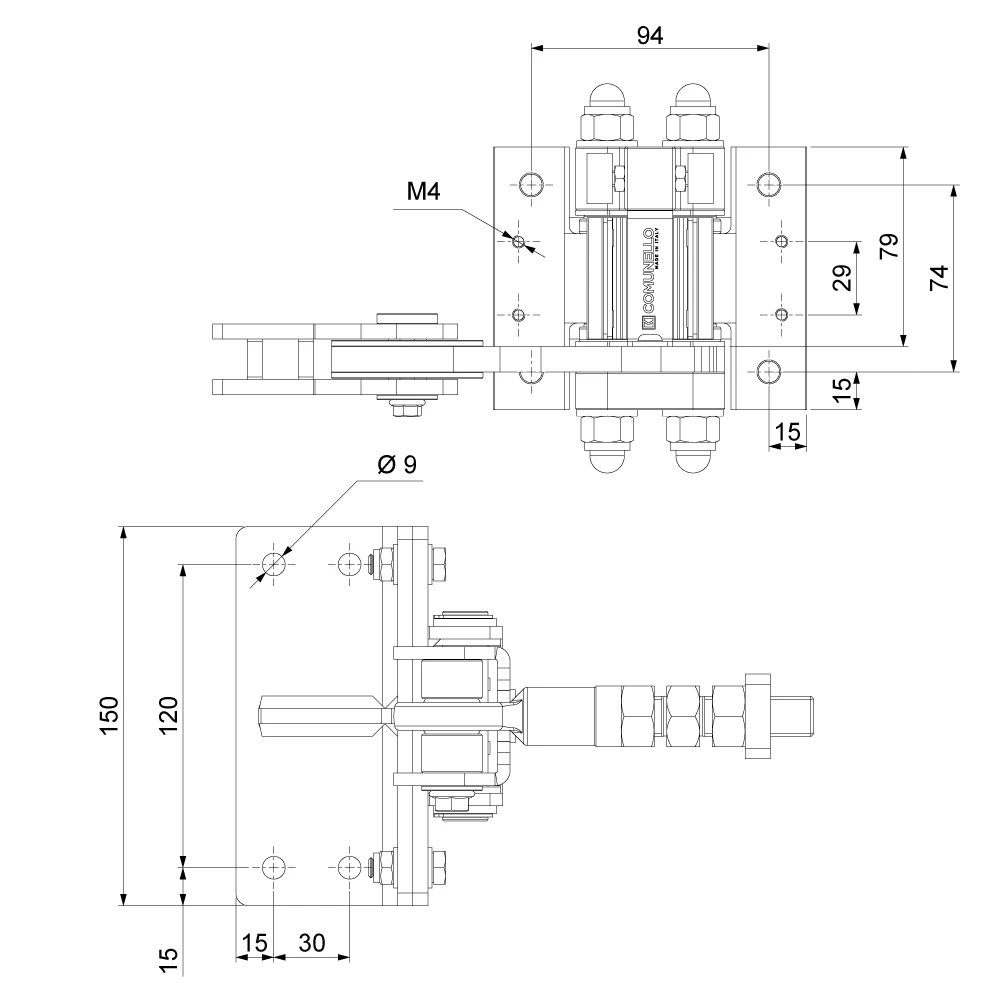

Rozměry nastavitelného nosníku
- Šířka montážní desky (malá): 94 mm
- Výška montážní desky (malá): 79 mm
- Rozteč montážních otvorů svisle: 74 mm
- Průměr otvorů: Ø 9 mm
- Závit: M4
- Šířka montážní desky (velká): 150 mm
- Rozteč montážních otvorů na velké desce: 120 mm

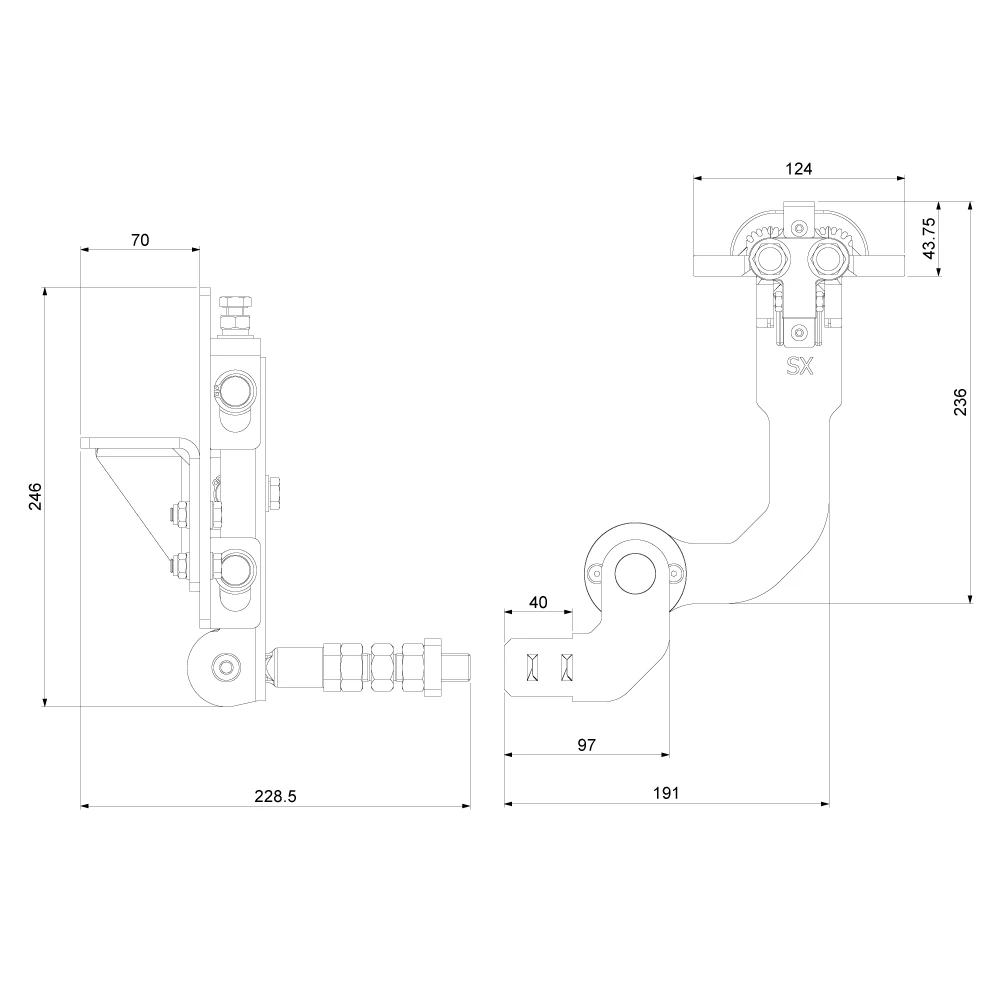

Rozměry dolního pantu s ramenem
- Celková výška nosníku: 246 mm
- Hloubka nosníku: 70 mm
- Délka s trnem: 228,5 mm
- Šířka montážní desky: 124 mm
- Dosah ramena k ose otáčení: 236 mm
- Celková šířka sestavy: 191 mm
- Šířka ramena: 97 mm
- Šířka koncovky ramena: 40 mm
- Vzdálenost osy pantu od základny: 43,75 mm
- Verze: SX (levá)
Galerie komponentů sady
Technické údaje
| Materiál | Ocel |
