Bodový držák skla 8-17,52mm fi 50/50/M10x90 AISI304 plochý systém saténová úprava
produkt nedostupný
přidat do seznamu přání
Popis

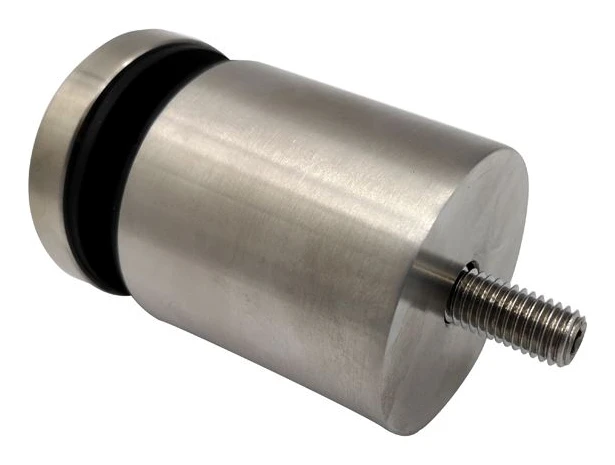

Bodový úchyt na sklo fi 50 mm – nerezová ocel AISI 304, satén
Bodový úchyt na sklo o průměru 50 mm vyrobený z nerezové oceli AISI 304 v saténové povrchové úpravě. Určen k uchycení skleněných tabulí o tloušťce od 8 do 17,52 mm — zvládá jak jednoduchá skla, tak vrstvené sklo VSG. Díky použití nerezové oceli je úchyt vhodný k montáži jak uvnitř budov, tak venku, přičemž si zachovává trvanlivost a estetiku i v náročných povětrnostních podmínkách.
Konstrukce a montáž
Úchyt je šroubovací prvek vybavený závitovým trnem M10 o délce 25 mm, který umožňuje pevné spojení s nosnou konstrukcí — sloupkem nebo ocelovým profilem. Distanční tělo o délce 50 mm zajišťuje stabilní odstup skleněné tabule od montážního podkladu. Mezi přítlačnou krytkou a tělem se nacházejí gumová těsnění, která chrání sklo před mechanickým poškozením a eliminují bodová napětí. Systém je určen k montáži na rovné plochy.

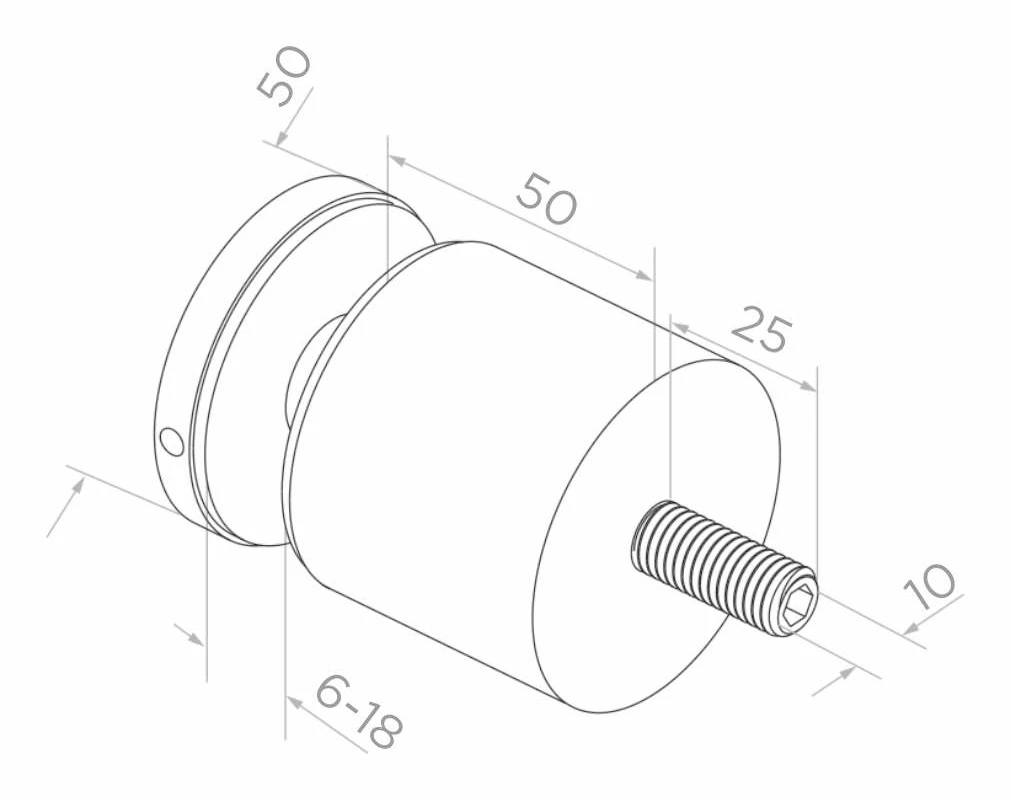

Rozměry a technické údaje
- Vnější průměr (přední díl a tělo): 50 mm
- Délka distančního tělesa: 50 mm
- Závit montážního trnu: M10
- Délka závitového trnu: 25 mm
- Průměr trnu: 10 mm
- Rozsah tloušťky skla: 8–17,52 mm
- Montážní mezera (rozsah nastavení): 6–18 mm
- Materiál: nerezová ocel AISI 304
- Povrchová úprava: satén
- Systém montáže: plochý (na rovné plochy)
- Způsob upevnění: šroubovací
- Hmotnost: 0,95 kg
- Objem: 650 cm³
- EAN: 5901289670432
Použití
Bodový úchyt se osvědčí všude tam, kde je vyžadováno elegantní a trvanlivé uchycení skleněných panelů — u skleněných zábradlí, příček, vstupních zádveří, stříšek nad dveřmi nebo plotů. Saténová povrchová úprava dodává montáži moderní, profesionální charakter a ladí jak se surovými prvky ocelové konstrukce, tak s minimalistickou architekturou.
Výhody pro instalatéra
- Široký rozsah nastavení tloušťky skla (8–17,52 mm) — jeden typ úchytu pro různé konfigurace
- Závit M10 zajišťuje kompatibilitu s běžnými profily a sloupky zábradlí
- Gumová těsnění v sadě chrání sklo a usnadňují přesné vyrovnání tabule
- Nerezová ocel AISI 304 zaručuje odolnost proti korozi — bez nutnosti dodatečné ochrany
- Saténový povrch nevyžaduje leštění a maskuje drobné stopy opotřebení
Technické údaje
| Materiál | AISI 304 |
| Povrchová úprava | Satén |
| Montážní systém | Plochý |
| Tloušťka skla [mm] | 8-17,52 |
