Bodový držák skla 8-16,76mm Ø 48/26/M10x38 AISI304 na klíč systém plochý satén
produkt nedostupný
přidat do seznamu přání
Popis

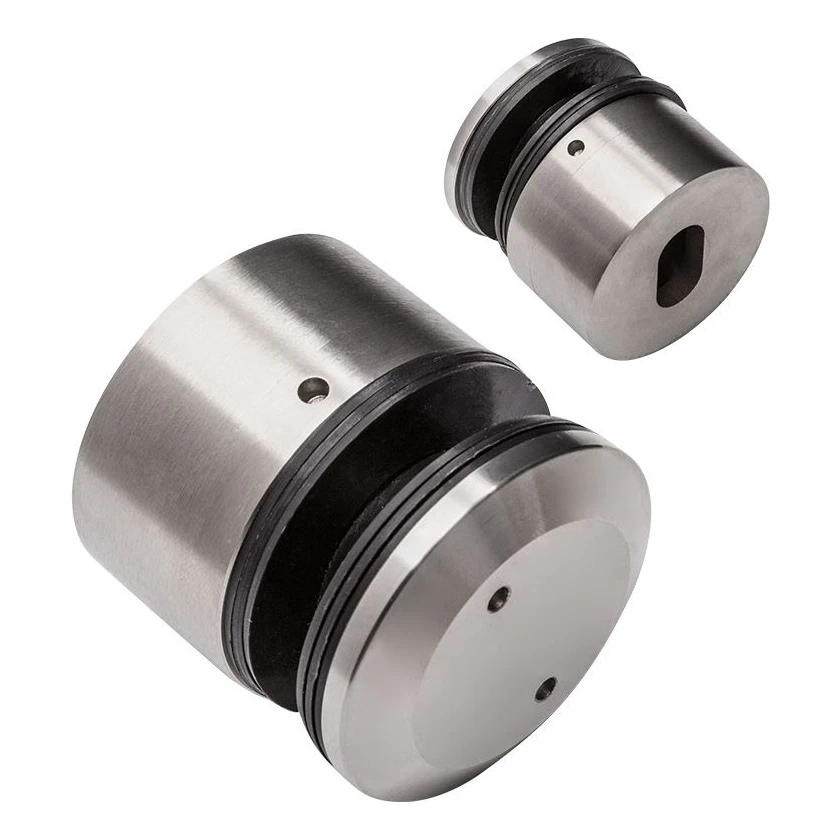

Bodový držák skla Ø 48 mm AISI 304 – plochý systém, satén
Kulatý bodový držák Ø 48 mm pro uchycení skla v nerezových zábradlích — navržený pro montáž na ploché povrchy. Vyrobený z nerezové oceli AISI 304 v satinovaném provedení, spojuje estetiku s vysokou odolností proti korozi. Díky systému dotahování na klíč (otvory Ø 3,20 mm) zajišťuje pevné a nastavitelné uchycení skel o tloušťce od 8 do 16,76 mm.
Konstrukce a princip fungování

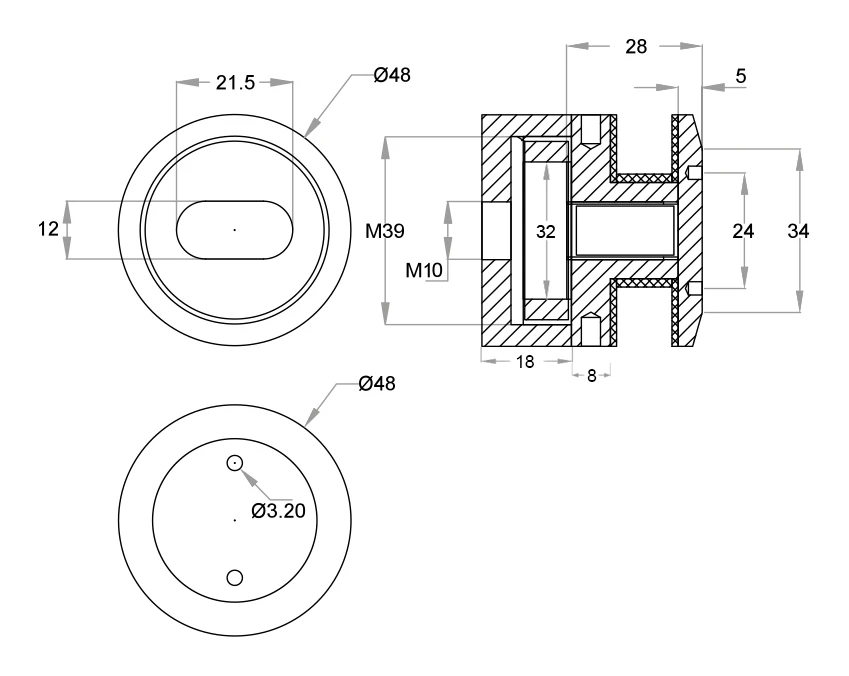

Držák se skládá z montážní základny s vnitřním závitem M10 (uchycované ke konstrukci) a dociskovací matice zašroubovávané na závit M39, která dociskuje sklo přes gumová těsnění. Montážní otvor v základně má tvar fazole (21,5 × 12 mm), což umožňuje regulaci polohy při montáži. Vnitřní průměr základny je 32 mm a rozteč otvorů pro klíč v matici — 24 mm.
Rozměry a technické parametry
- Vnější průměr: Ø 48 mm
- Vnitřní závit (uchycení ke konstrukci): M10
- Závit těla (základna–matice): M39
- Hloubka základny: 18 mm
- Délka distanční části: 8 mm
- Montážní vzdálenost (základna–matice): 28 mm
- Tloušťka dociskovací matice: 5 mm
- Průměr náběhu matice: 34 mm
- Vnitřní průměr základny: 32 mm
- Montážní otvor (fazole): 21,5 × 12 mm
- Rozteč otvorů pro klíč: 24 mm
- Průměr otvorů pro klíč: Ø 3,20 mm
- Tloušťka uchycovaného skla: 8–16,76 mm
- Materiál: nerezová ocel AISI 304
- Povrchová úprava: satén
- Systém montáže: plochý (na ploché povrchy)
- Hmotnost: 0,4 kg
- EAN: 5903313206242
Použití
Držák je určen pro profesionální montáž skleněných panelů v zábradlích, obvodových stěnách a skleněných příčkách z tvrzeného nebo laminovaného skla. Plochý systém umožňuje přímou montáž na sloupky, ocelové profily nebo jiné konstrukční prvky s plochou povrchovou úpravou. Satinované provedení harmonicky ladí s typickými nerezovými zábradlími s kartáčovanou úpravou.
Technické údaje
| Povrchová úprava | Satén |
| Montážní systém | Plochý |
| Tloušťka skla [mm] | 8-16,76 |
| Materiál | AISI 304 |
