Bodové kotvení skla 8-16,76mm fi 48/26/M10x38 na imbus AISI304 satén plochý systém
produkt nedostupný
přidat do seznamu přání
Popis

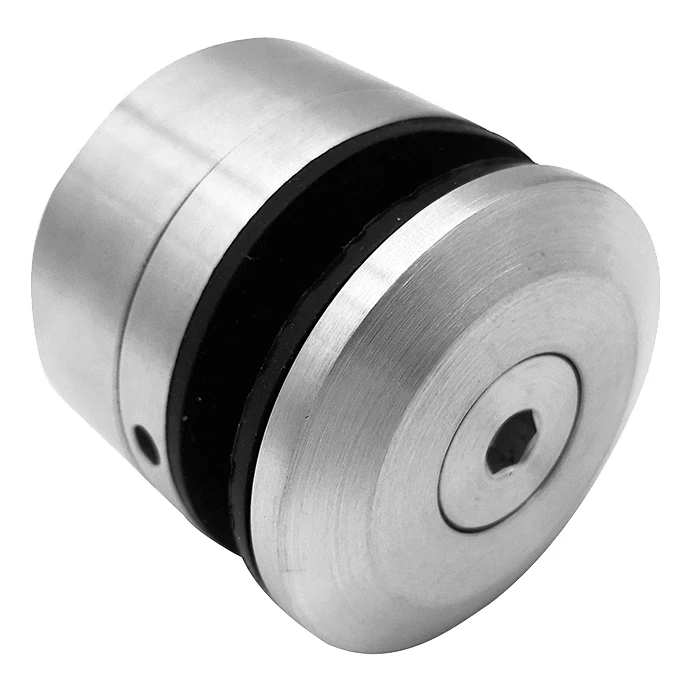

Bodové kotvení skla fi 48 mm AISI 304 satén – plochý systém
Kulaté bodové kotvení fi 48 mm pro upevnění skla v nerezových zábradlích — určené pro montáž na ploché povrchy. Vyrobeno z nerezové oceli AISI 304 se satinovým povrchem, což zajišťuje vysokou odolnost proti korozi a estetický, tlumený vzhled. Kotvení obsluhuje skla o tloušťce od 8 do 16,76 mm, díky čemuž se hodí jak pro zábradlí s tvrzeným sklem, tak i s laminovaným.
Konstrukce a montáž
Kotvení má dvoudílnou konstrukci s gumovými těsněními chránícími sklo před mechanickým poškozením a zajišťujícími stabilní, bezlůftové upevnění. Montáž probíhá na imbus, což usnadňuje přesné dotažení a umožňuje rychlou instalaci bez speciálních nástrojů. Upevňovací prvek je vybaven závitem M10, sloužícím k spojení s kotvou osazenou v nosné konstrukci. Centrální fazolový otvor o rozměrech 21,5 × 12 mm umožňuje regulaci polohy kotvení během montáže, což je obzvláště užitečné při vyrovnávání skleněných tabulí ve svislé poloze.

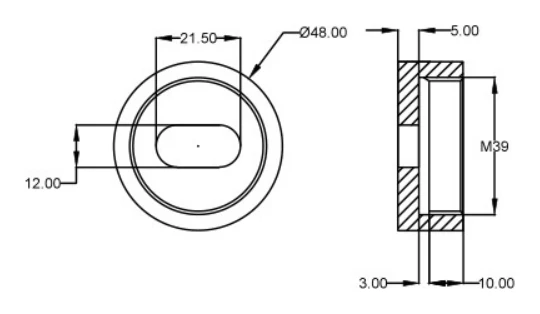

Rozměry a technická specifikace
- Vnější průměr: fi 48 mm
- Upevňovací závit: M10
- Délka závitového třmene: 38 mm
- Tloušťka skla: 8–16,76 mm
- Požadovaný otvor ve skle: fi 20 mm
- Fazolový otvor (regulace): 21,5 × 12 mm
- Tloušťka základny: 3 mm
- Hloubka cylindrické části: 10 mm
- Hloubka vnitřního stupně: 5 mm
- Materiál: nerezová ocel AISI 304
- Povrchová úprava: satén
- Systém montáže: plochý (flat)
- Hmotnost: 0,42 kg
- Objem: 281,25 cm³
Použití
Kotvení je určeno především pro skleněná zábradlí montovaná na ploché povrchy — sloupky, stěny, ocelové profily. Díky univerzálnímu rozsahu tloušťky skla (8–16,76 mm) lze jej použít s jednovrstvým tvrzeným sklem i vícevrstvým laminovaným (např. 2×8,38 mm = 16,76 mm). Satinový povrch harmonicky ladí s ostatními prvky zábradlí z broušené nerezové oceli a zachovává soudržný vzhled celé instalace.
Technické údaje
| Materiál | AISI 304 |
| Povrchová úprava | Satén |
| Montážní systém | Plochý |
| Tloušťka skla [mm] | 8-16,76 |
