Anténní třmen (typ D) pozinkovaný M6 × 28 × 55 mm, na trubku 3/4"

Objímka typu D se stříškovým ohybem, z tyče se závitem na obou koncích – pro upevnění trubek a stožárů; pozinkované provedení

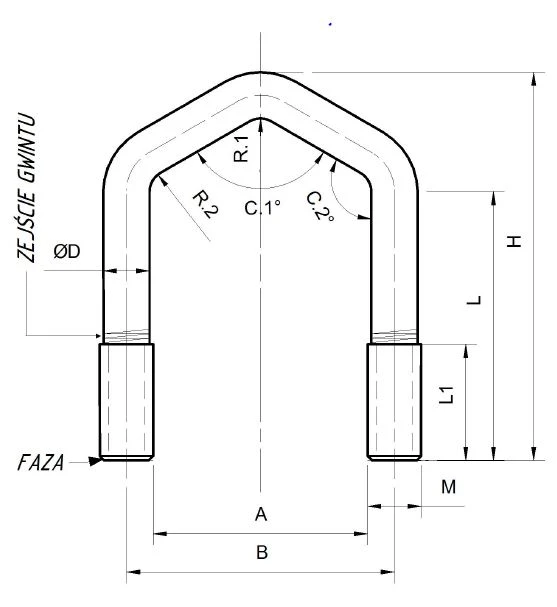

Otevřít rozměrový výkres v plné velikosti

O produktu

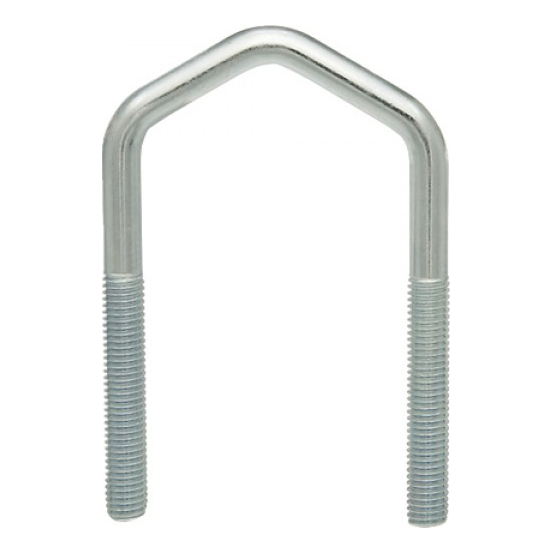

Anténní třmen typu D je objímka se stříškovým ohybem, vyrobená z tyče se závitem na obou koncích. Slouží k upevnění trubek, stožárů a kruhových tyčí k nosníkům, sloupům a konstrukcím.

Tato velikost je určena pro trubku 3/4" – při výběru zkontrolujte vnější průměr upevňované trubky. Vnitřní rozteč ramen A je 28 mm. Výška H je 55 mm, délka závitu L1 je 30 mm a velikost závitu je M6. Jedná se o jmenovité hodnoty podle rozměrového označení výrobce. Při montáži prostrčte ramena otvory v podkladu nebo v podložce pod třmen stejné velikosti. Matice M6 utahujte střídavě na obou stranách, dokud objímka rovnoměrně nedosedne na trubku.

Povlak (zinkování) chrání ocel před korozí v běžných podmínkách. Při kontaktu se solí, chemikáliemi nebo trvalou vlhkostí zvolte provedení podle podmínek expozice. Únosnost upevnění závisí na podkladu, trubce a síle utažení – stanovuje ji projekt.

Rozměry

Materiál a povlak

Prodejní jednotka

Výběr a montáž

• ✓Vyberte třmen podle vnějšího průměru trubky – vnitřní rozteč ramen je A = 28 mm.
• ✓Prostrčte ramena otvory v podkladu nebo v podložce pod třmen stejné velikosti.
• ✓Matice M6 utahujte střídavě na obou stranách, dokud objímka rovnoměrně nedosedne na trubku.
