Zemnicí podložka PV – kontaktní destička z nerezové oceli 40×40 mm

Dostupnost: Skladem (velké množství)

Doručení do: 6 dny

Hmotnost: 0.004 kg

Cena s DPH / ks.: 1,56 Kč

vč. 21% DPH, bez nákladů na dopravu

1.56

Cena bez DPH / ks.: 1,28 Kč

bez 21% DPH, bez nákladů na dopravu

Ušetřete více peněz díky větším obalům!
Čím větší balení, tím nižší jednotková cena!

* Možnosti balení:

Kus
Balení: 500 Kusů
Balení: 15000 Kusů
Balení: 30000 Kusů

množství ks.

Celkem:

produkt nedostupný

přidat do seznamu přání

* - Pole povinné

Hodnocení:

4.88

Prodejce: -

Kód produktu: PV-20

doporučit příteli

Popis

Zemnicí podložka PV – kontaktní destička z nerezové oceli 40×40 mm

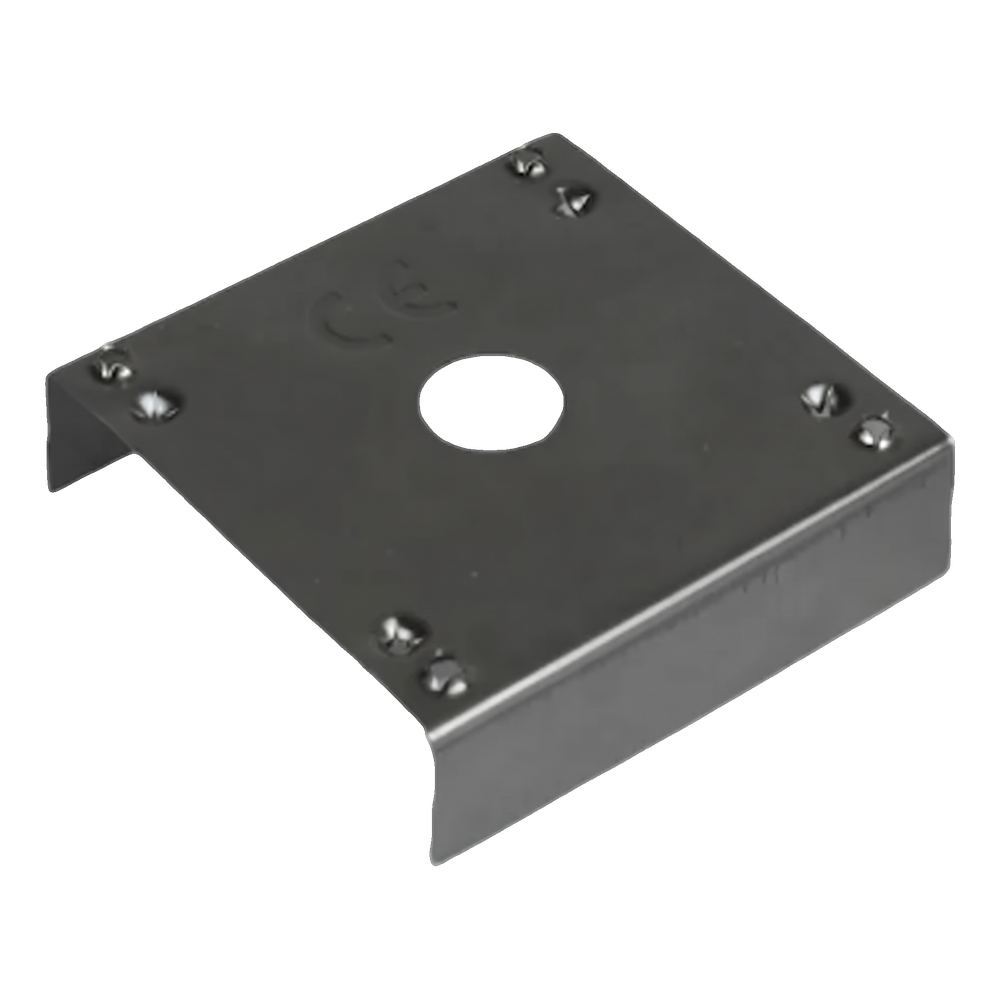

Zemnicí podložka – kontaktní destička z nerezové oceli s viditelnými výstupky a centrálním otvorem

Zemnicí podložka – kontaktní destička je montážní prvek fotovoltaické instalace sloužící k vyrovnání potenciálů rámů, konstrukce a modulů PV. Zajišťuje galvanickou kontinuitu spojení v rámci celé solární instalace, což je klíčové pro správné uzemnění systému.

Princip fungování

Ostré výstupky vylisované na povrchu destičky prorazí tenkou eloxovanou vrstvu hliníku pokrývající rámy fotovoltaických panelů. Eloxovaná vrstva je izolátorem a nevede elektrický náboj — výstupky se dostanou až k čistému hliníku nacházejícímu se přímo pod ní, čímž vytvoří pevné a trvalé elektrické spojení.

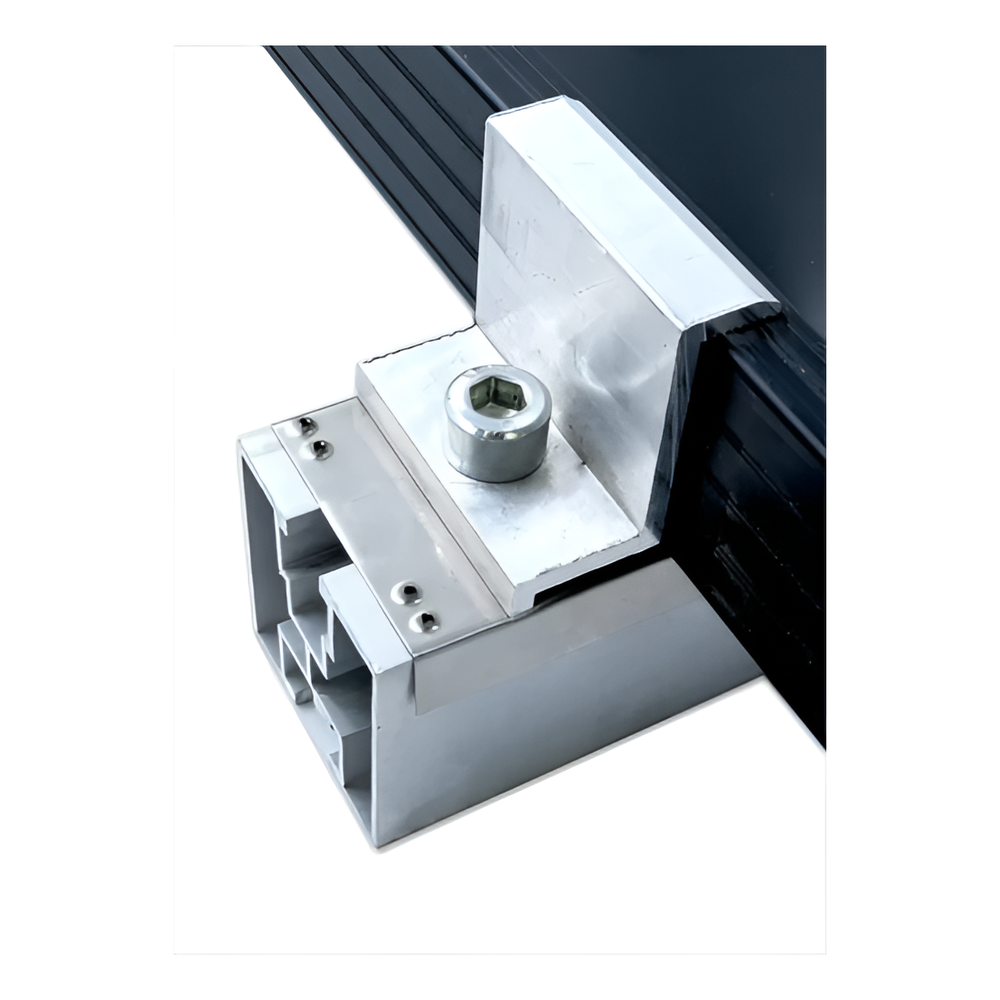

Zemnicí podložka namontovaná na hliníkovém profilu se svorkou upevňující fotovoltaický panel

Materiál a trvanlivost

Kontaktní destička je vyrobena z nerezové oceli 1.4301 (jakost A2 / 304) — austenitické, nemagnetické oceli s výjimečně vysokou odolností proti korozi díky přídavku niklu do slitiny. Tento materiál je pružný, odolný vůči napětí a vhodný pro provoz ve všech klimatických podmínkách, čímž zajišťuje nepřerušený provoz instalace po mnoho let.

Video prezentující zemnicí podložky – kontaktní destičky na bílém pozadí s viditelnými detaily konstrukce

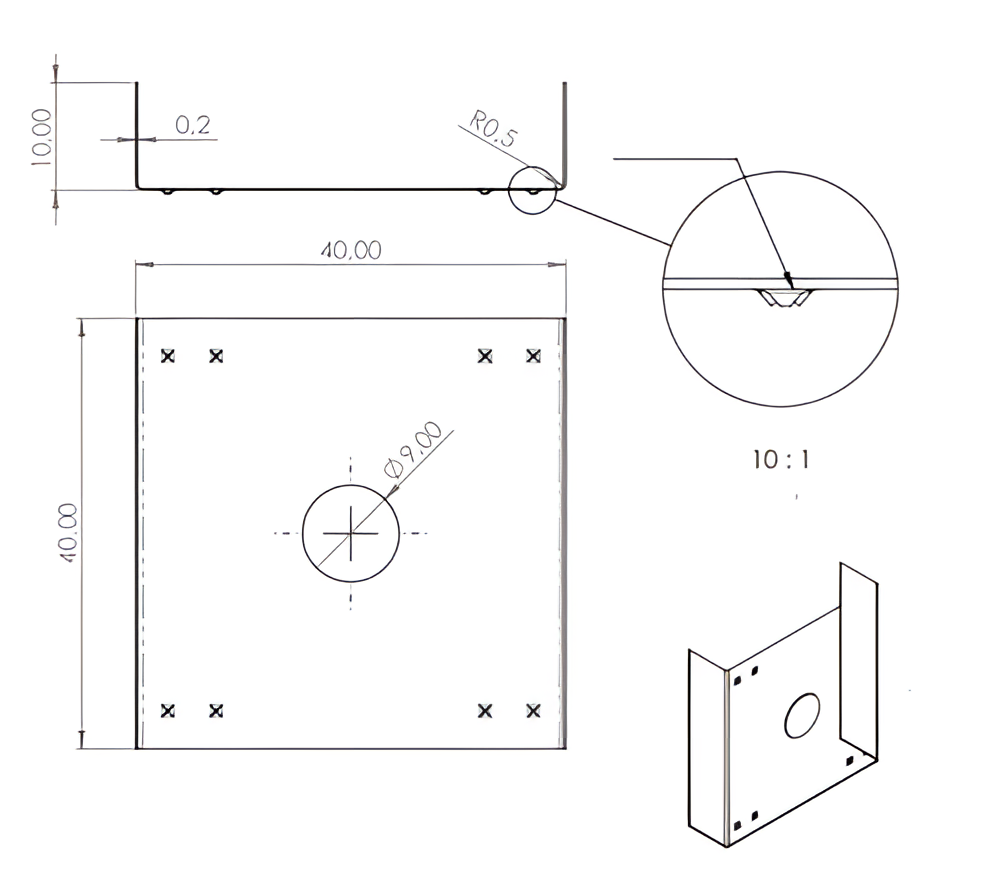

Technický výkres zemnicí podložky s rozměry 40×40 mm, otvorem Ø9 mm a detailním pohledem na výstupek

Rozměry a konstrukce

Podložka má profil ve tvaru písmene U s ohnutými bočními hranami. Centrální otvor umožňuje montáž pomocí šroubu. Na povrchu je rozmístěno 8 zemnicích výstupků, které zajišťují spolehlivý elektrický kontakt s rámem modulu PV.

Technická specifikace

Parametr	Hodnota
Materiál	Nerezová ocel 1.4301 (A2 / jakost 304)
Rozměry (šířka × délka)	40 × 40 mm
Výška bočních hran	10 mm
Tloušťka plechu	0,2 mm
Průměr centrálního otvoru	Ø9 mm
Poloměr ohybu	R0,5 mm
Hmotnost	0,004 kg
Profil	Tvar U (ohnuté boční hrany)

Bezpečnost
