Uzemňovací podložka PV kruhová s výřezem Ø44 mm – nerezová ocel A2
produkt nedostupný
přidat do seznamu přání
5
Popis

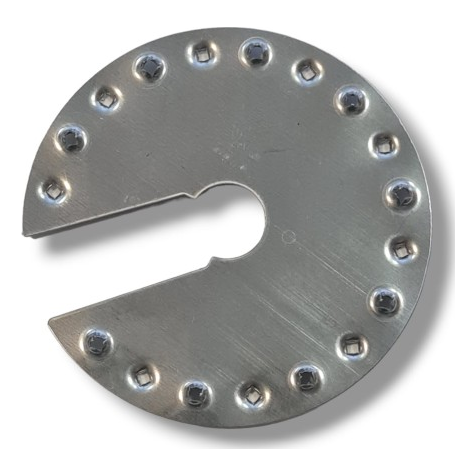

Uzemňovací podložka PV kruhová s výřezem Ø44 mm – nerezová ocel A2
Uzemňovací podložka varianta IV je kruhový montážní prvek s výřezem, určený pro vyrovnávání potenciálů ve fotovoltaických instalacích. Zajišťuje galvanickou kontinuitu spojení mezi rámy PV modulů, nosnou konstrukcí a uzemňovacím vodičem. Vyrobena z nerezové oceli A2 (1.4301 / jakost 304) zaručuje vysokou odolnost proti korozi a dlouholetý bezporuchový provoz za jakýchkoli povětrnostních podmínek.
Princip fungování
Podložka je vybavena ostrými výstupky rozmístěnými po obvodu na obou stranách, jejichž úkolem je proniknout tenkou vrstvou eloxovaného hliníku pokrývající rámy fotovoltaických modulů. Eloxovaná vrstva je izolant a nevede elektrický náboj — výstupky pronikají přímo k vrstvě hliníku pod ní, čímž zajišťují pevné a trvalé elektrické spojení.

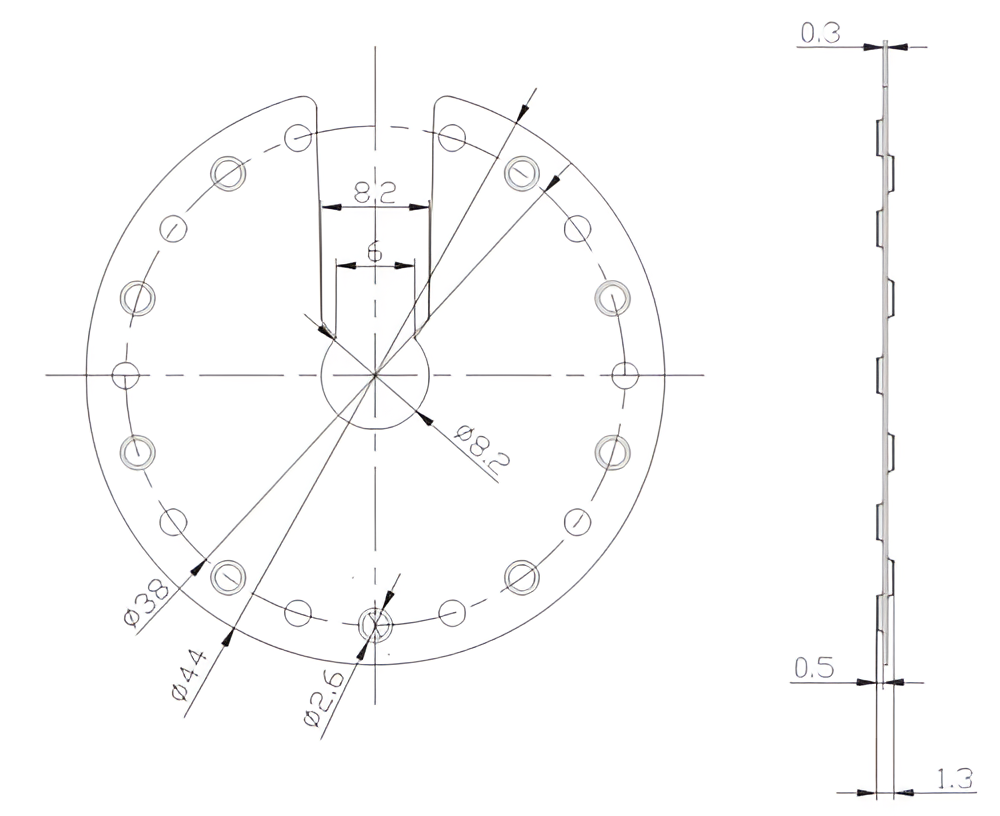

Rozměry a technické parametry
- Materiál: nerezová ocel A2 – 1.4301 (jakost 304)
- Typ: kruhová s výřezem (varianta IV)
- Vnější průměr: Ø44 mm
- Roztečný průměr výstupků: Ø38 mm
- Průměr středového otvoru: Ø8,2 mm
- Průměr jednotlivého výstupku: Ø2,6 mm
- Šířka výřezu (vnější): 8,2 mm
- Šířka výřezu (vnitřní): 6 mm
- Tloušťka plechu: 0,3 mm
- Celková tloušťka (s výstupky): 1,3 mm
- Hmotnost: 0,002 kg
Vlastnosti oceli A2 – 1.4301 (jakost 304)
- Austenitická nerezová ocel (nemagnetická), pružná a odolná vůči napětí
- Výjimečně silná odolnost proti korozi díky přídavku niklu do slitiny
- Vhodná pro všechny druhy prostředí
Technická specifikace
| Parametr | Hodnota |
|---|---|
| Materiál | Nerezová ocel A2 – 1.4301 (jakost 304) |
| Typ | Kruhová s výřezem |
| Vnější průměr | Ø44 mm |
| Průměr otvoru | Ø8,2 mm |
| Tloušťka plechu | 0,3 mm |
| Celková tloušťka | 1,3 mm |
| Hmotnost | 0,002 kg |
