Kompletní elektrická sada pro fotovoltaiku se střídačem 11KTLX-G3 3F 2MPPT Sofar
produkt nedostupný
přidat do seznamu přání
5
Popis
Kompletní elektrická sada pro fotovoltaiku se střídačem 11KTLX-G3 3F 2MPPT Sofar
Kompletní elektrická sada pro fotovoltaiku se střídačem 11KTLX-G3 3F 2MPPT Sofar, vhodná pro sadu 20 fotovoltaických panelů JKM480N-60HL4-V JINKO o výkonu 480 Wp a zemnící konstrukce N4H a T2V.
Sada je přizpůsobena pro instalace s optimálním výkonem 9,6 kW.
Aby bylo možné vytvořit fotovoltaickou farmu s použitím výše uvedené elektrické sady, bude nutné zakoupit další zařízení sada 20 fotovoltaických panelů o výkonu 480 Wp každý, model JKM480N-60HL4-V od společnosti JINKO a pozemní konstrukce typu N4H nebo T2V.
Šetřete energií a pečujte o životní prostředí s kompletní fotovoltaickou elektrickou sadou pro energetickou nezávislost a ekologické výhody. Kompletní fotovoltaická elektrická sada zahrnuje inovativní řešení, jako jsou:
- 10kW střídač s WiFi modulem pro vzdálené monitorování a správu instalace.
- Propojovací skříň se svodičem přepětí pro zajištění bezpečného připojení v instalaci.
- Vysoce kvalitní solární kabel s dvojitou izolací pro efektivní připojení.
- Robustní skládací uzemňovací systém, který zajišťuje jednoduchou instalaci a bezpečnou instalaci v různých typech půdy.
- Žlutozelený ochranný vodič, zajišťující vysokou úroveň bezpečnosti instalace.
Tato sada vám umožní čerpat energii přímo ze slunce a přeměnit ji na čistou a obnovitelnou elektřinu. To vám umožní snížit účty za energii a přispět k ochraně životního prostředí. Investujte do naší kompletní fotovoltaické elektrické sady a užívejte si energetické nezávislosti!

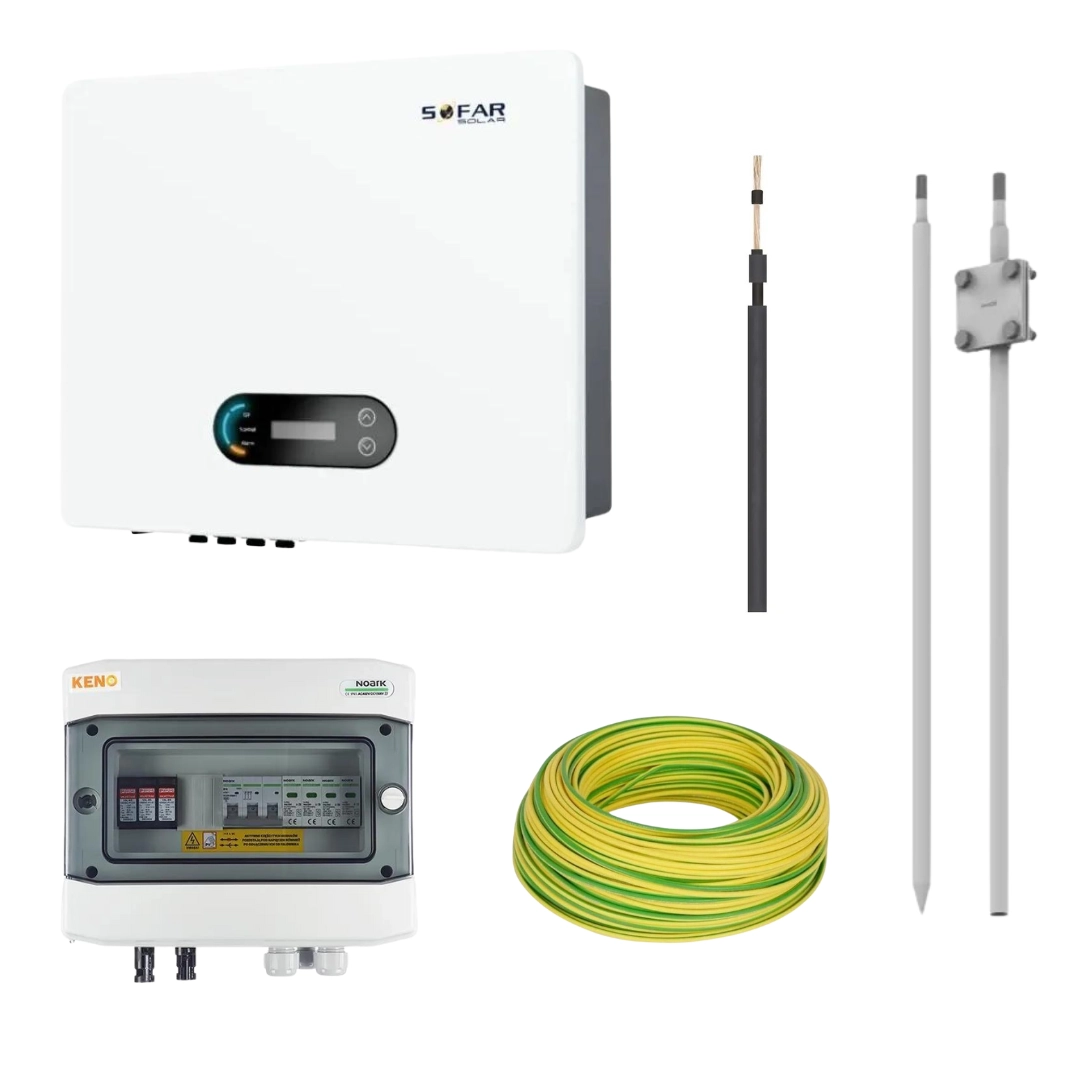

Komponenty obsažené v sadě
Střídač 10kW 3F 15,9A KTLX-G3 2MPPT DC-Přepínač WiFi modul 11KTLX-G3 SOFAR. Patří do řady střídačů od 3kW do 24kW, které jsou určeny pro použití v domácích fotovoltaických systémech různých velikostí.
Střídač Sofar se vyznačují vysokou kvalitou díky použití komponentů od renomovaných dodavatelů a pečlivému výrobnímu procesu. Výrobek nabízí spolehlivost a vynikající kvalitu za přijatelnou cenu a 12letá záruka potvrzuje vysokou kvalitu zařízení Sofar. Zařízení jsou vybavena modulem WiFi, který umožňuje vzdálenou správu a monitorování provozu elektrárny. Měniče Sofar mají navíc hliníkový kryt z nerezové oceli s krytím IP 65, který umožňuje jejich instalaci mimo budovu.
Nejnovější řada střídačů Sofar G3 se vyznačuje nízkým startovacím napětím, vysokou maximální účinností a novým softwarem s možností dálkové aktualizace.
Specifikace
STANDARDY
| Název produktu | 11KTLX-G3 | |||
|---|---|---|---|---|
| Vstup DC | ||||
| Doporučený maximální příkon | 15000 Wp | |||
| Maximální stejnosměrný výkon pro jeden MPPT | 7500 W | |||
| Počet MPPT | 2 | |||
| Počet stejnosměrných vstupů | 1/1 | |||
| Maximální vstupní napětí | 1100 V | |||
| Startovací napětí | 160 V | |||
| Jmenovité vstupní napětí | 600 V | |||
| Rozsah provozního napětí MPPT | 140 V - 1000 V | |||
| Rozsah napětí plného výkonu MPPT | 420 V - 850 V | |||
| Maximální vstupní proud MPPT | 13 A / 13 A | |||
| Maximální zkratový proud na MPPT | 18 A / 18 A | |||
| Jmenovitý výkon | 10000 W | |||
| Maximální střídavý výkon | 11000 VA | |||
| Jmenovitý výstupní proud | 15,9 A | |||
| Jmenovité síťové napětí | 3/N/PE, 220 V / 380 VAC, 230 V / 400 VAC | |||
| Rozsah síťového napětí | 310 VAC - 480 VAC (podle místní normy) | |||
| Jmenovitá frekvence | 50/60 Hz | |||
| Rozsah frekvence elektrické sítě | 45 Hz - 55 Hz/54 Hz - 66 Hz (podle místní normy) | |||
| THDi | <3% | |||
| Účiník | 1 (nastavitelný +/- 0,8) | |||
| Výkonnost | ||||
| Maximální účinnost | 98,4% | |||
| Evropská účinnost | 97,5% | |||
| Vlastní spotřeba v noci | <0,5 W | |||
| Účinnost MPP | 99,9% | |||
| Ochrana | ||||
| Ochrana proti přepólování | Ano | |||
| Ochrana proti ostrovnímu provozu | Ano | |||
| Ochrana proti úniku proudu | Ano | |||
| Ochrana proti nedostatečnému uzemnění | Ano | |||
| Monitorování chyb pro fotovoltaické řetězce | Ano | |||
| Zámek odtoku energie | Ano | |||
| Vypínač stejnosměrného proudu | Ano | |||
| AFCI | volitelně | |||
| SPD: PV | standard typu II, AC: standard typu II | |||
| Konektivita | ||||
| Řídicí jednotka napájení | dle certifikace a objednávky | |||
| Standardní komunikační režim | RS485/USB/Bluetooth, volitelně Wi-Fi: GPRS | |||
| Paměť provozních dat | 25 let | |||
| Obecné údaje | ||||
| Rozsah okolní teploty | -30 ~+60°C | |||
| Topologie | Beztransformátorová | |||
| Stupeň ochrany | IP65 | |||
| Rozsah přípustné vlhkosti | 0~100% | |||
| Maximální provozní nadmořská výška | 4000 m nad mořem. | |||
| Hluk | <40 dB | |||
| Hmotnost | 17 kg | |||
| Chlazení | Přírodní | |||
| Rozměry | 513 x 425 x 169 mm | |||
| Displej | LCD&Bluetooth+APP | |||
| Záruka | 12 Let | |||

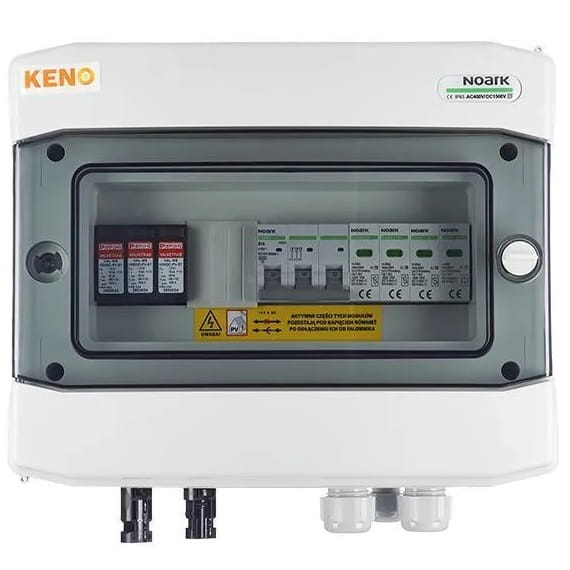

Propojovací skříň se svodičem přepětí DC + AC, 1000V typ 1+2, 2 x PV řetěz, 2 x MPPT // ogr. AC typ 1+2, 20A 3-F typ SH-214 DCAC
Připojovací rozváděče jsou spolehlivým řešením, které se úspěšně používá v malých i středních domácích a průmyslových instalacích. Díky širokému spektru použití, včetně stupně krytí IP65, lze rozváděč instalovat nejen v interiéru, ale i na volném prostranství.
- Standardní, osvědčené krytí: Zajišťuje robustnost a odolnost, díky čemuž je rozváděč připraven splnit nejrůznější požadavky na instalaci.
- Možnost zámku na klíč: Poskytuje další úroveň zabezpečení a omezuje přístup k elektrickému zařízení pouze na oprávněné osoby.
- Průhledné dveře: Umožňují snadný přístup do vnitřku rozváděče a rychlou vizuální kontrolu stavu zařízení bez nutnosti jejich otevření.
| Název produktu | Propojovací skříňka | |||
|---|---|---|---|---|
| Specifikace | ||||
| Počet PV řetězců | 2 | |||
| Počet svodičů přepětí | 2 | |||
| Svodič přepětí DC | Phoenix T1/T2 | |||
| Svodič přepětí AC | Noark T1/T2 | |||
| Nadproudový jistič | Noark B 20A 3F | |||
| Třída ochrany | IP 65 | |||
| Jmenovité izolační napětí | 400 V AC, 1500 V DC | |||
| Odolnost proti UV záření | Tak | |||
| Standardní záruka | 5 lat | |||
Solární kabel pro fotovoltaické systémy 1x6 mm² 0,6/1kV černá dvojitá izolace SOLARFLEX-X H1Z2Z2-K 713531 HELUKABEL o délce 50 m.
Solární kabel SOLARFLEX je spolehlivým řešením pro účinné fotovoltaické systémy. Tento solární kabel je vyroben z jednoho pocínovaného a měkkého měděného vodiče, který splňuje normy třídy 5 podle normy EN 60228. Bezhalogenová izolace ze zesítěného polymeru zajišťuje bezpečnost a odolnost, zatímco odpovídající plášť poskytuje zvýšenou ochranu.
Vlastnosti
- Jmenovité napětí: 0,6/1kV AC
- Provozní napětí: 1,5 kV DC (podle EN 50618)
- Izolační odpor: 1000 MΩ/km
- maximální teplota vodiče při provozu kabelu: +90°C
- Maximální teplota vodiče při provozu kabelu (dlouhodobě): +120°C/20000h
- Minimální teplota okolí pro trvale uložené kabely: -40°C
- Minimální teplota při pokládce kabelu: -25°C
- 50Hz Zkušební napětí: 4000V
- UV, ozón, odolnost proti povětrnostním vlivům: Podle normy EN 50618
- Hořlavost: Podle normy DIN EN 60332-1
- Žádné agresivní výpary při hoření
- Minimální poloměr ohybu trvalého spoje: 4 x Ø
- Předpokládaná životnost: 25 let
- Průměr: 35 cm x 22 cm V.
Specifikace
- Standard: PN-EN 50618:2015-03
- Minimální délka kabelu: 1m
Materiál
- Vodiče: Měděné vodiče, pocínované, měkké, třída 5 podle EN 60228.
- Izolace: Zesíťovaný bezhalogenový polymer.
- Plášť: bezhalogenový zesíťovaný polymer.
- Barva izolace: Bílá
Aplikace
- Používá se ve fotovoltaických systémech pro spojení mezi jednotlivými fotovoltaickými moduly a mezi moduly a střídačem.
Balení
- Disky a cívky.
Skládací uzemňovací sada 3mb fi16 + konektor /OG/ AN-53ZG/OG/ F195128 AN-KOM je vysoce kvalitní řešení, které spojuje jednoduchost a bezpečnost instalace. Uzemňovací tyče jsou vhodné pro instalaci do mnoha typů půdy a nástavce výrazně usnadňují instalaci. Stožáry a hroty, základní prvek instalace zodpovědný za zachycení vysokonapěťového proudu od blesku, jsou vyrobeny z materiálů nejvyšší kvality, což zaručuje dlouhou životnost a bezpečnost instalace.
Technické specifikace:
Žlutozelený ochranný vodič LgY 16 mm2 s izolací z PVC je určen pro instalaci do elektrických zařízení, rozváděčů a osvětlovacích systémů o délce 10 m.
Splňuje normu PN-EN 50575 a zaručuje nejvyšší bezpečnostní standardy. Jeho konstrukce je navržena tak, aby účinně vedla elektrický proud a poskytovala ochranu v různých instalačních prostředích.
