Hliníkový trapézový můstek H-40 s EPDM 330 mm pro trapézový plech
produkt nedostupný
přidat do seznamu přání
4
Popis
Mostek trapezowy aluminiowy H-40 z EPDM 330 mm do blachy trapezowej
Trapézový můstek H-40 je hliníkový montážní profil určený k přímému uchycení fotovoltaických panelů na střechách pokrytých trapézovým plechem. Díky výšce 40 mm lišta zajišťuje volné proudění vzduchu pod modulem, což umožňuje přirozené chlazení a oddálení panelu od zahřáté střešní plochy. Profil spolupracuje se středovými a koncovými svorkami, které se upevňují do horního kanálu lišty pomocí šroubů s vnitřním šestihranem a čtvercových matic.
Standardní délka můstku je 330 mm. Montážní otvory pro šrouby se vytvářejí přímo na střeše během instalace, což umožňuje přesně přizpůsobit rozteč konkrétnímu profilu trapézového plechu. Spolu s můstkem se používají těsnění EPDM (díly PV-15), která zajišťují těsné přilnutí k plechu a ochranu proti vnikání vody.
Rozměry a konstrukce profilu
Profil je vyroben z hliníku 6060, který se vyznačuje vysokou odolností proti korozi a povětrnostním vlivům, dobrou mechanickou pevností a rázovou houževnatostí. Materiál je vhodný k eloxování, což zajišťuje dodatečnou ochranu povrchu a estetickou úpravu.
- Šířka základny: 114 mm (±1,00 mm)
- Výška profilu: 40 mm
- Šířka horní montážní plochy: 50,5 mm
- Šířka štěrbiny montážního kanálu: 9 mm (±0,50 mm)
- Hloubka montážního kanálu: 15 mm
- Tloušťka stěny: 1,4 mm
- Poloměr zaoblení: R0,5
Způsob montáže na střeše

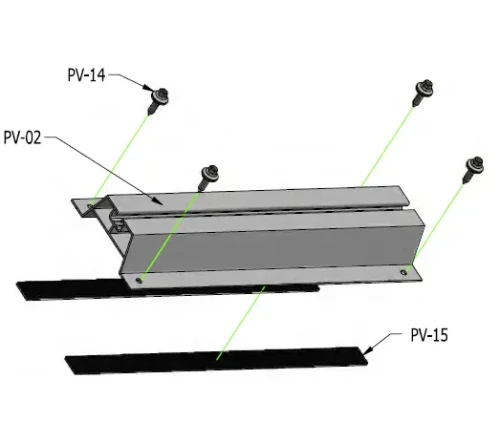

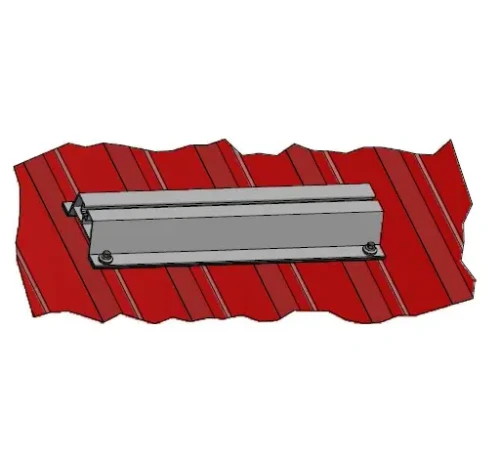

Trapézový můstek se upevňuje přímo k trapézovému plechu pomocí samovrtných šroubů (PV-14). Mezi profilem a plechem se umísťuje těsnění EPDM (PV-15), které zajišťuje ochranu místa prostupu proti prosakování a tlumí vibrace.
Upevnění fotovoltaických panelů

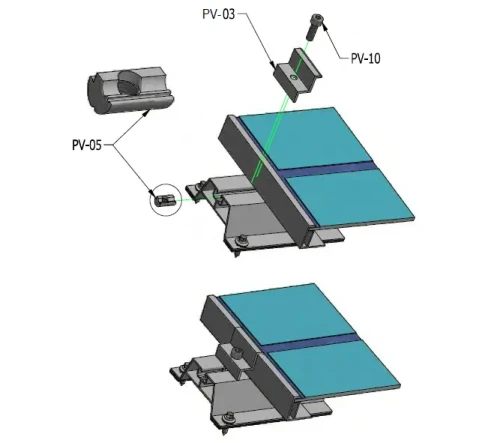

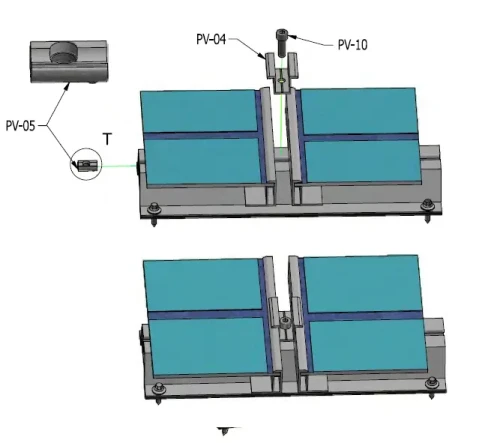

Fotovoltaické panely se upevňují do horního kanálu můstku pomocí koncových svorek (PV-03) a středových svorek (PV-04). K upevnění svorek slouží šrouby se čtvercovými maticemi (PV-10) a k zajištění polohy panelů – zajišťovací klipy (PV-05). Systém umožňuje rychlou a opakovatelnou montáž FV instalace na střechách s trapézovým plechem.
Technická specifikace
| Parametr | Hodnota |
|---|---|
| Materiál | Hliník 6060 |
| Délka | 330 mm |
| Výška profilu | 40 mm |
| Šířka základny | 114 mm |
| Tloušťka stěny | 1,4 mm |
| Hmotnost produktu | 0,35 kg |
| Orientační hmotnost profilu | 1,32 kg/m |
| Těsnění | EPDM |
| Použití | Střechy z trapézového plechu |
