V-TAC OHS15K-100 – vysokonapěťové modulární úložiště energie LiFePO4 15,36 kWh
V-TAC OHS15K-100 je vysokonapěťové, modulární úložiště energie založené na článcích LiFePO4 s celkovou jmenovitou kapacitou 15,36 kWh (12,29 kWh využitelné kapacity). Systém se skládá ze 3 bateriových modulů VT-OH-5K (každý 5,12 kWh / 100 Ah), kontrolního modulu BMS s komunikací CAN, montážní základny a kompletní kabeláže — napájecí i komunikační. Díky jmenovitému napětí 153,6 V a stupni krytí IP65 je úložiště vhodné jak pro vnitřní, tak pro venkovní instalace, což výrazně zvyšuje flexibilitu projektování FV systémů. Patrová konstrukce (moduly stohované na sobě) umožňuje rychlou montáž bez dalších stojanů — postačí umístit základnu a postupně nasadit bateriové moduly a jednotku BMS. Integrovaný systém řízení baterie monitoruje v reálném čase napětí systému, proud, napětí a teplotu jednotlivých článků a teplotu modulů, čímž zajišťuje bezpečnost a optimální životnost. Systém má certifikaci CEI 0-21 a záruku výrobce na 10 let.
Výhody a použití

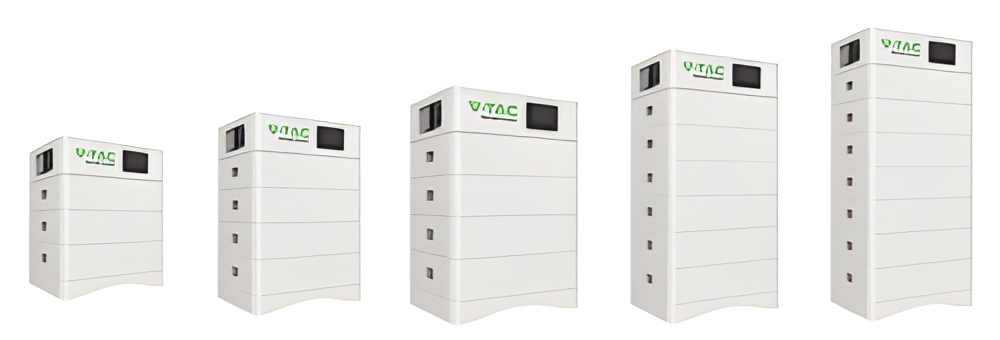

- Modulární konstrukce — 3 moduly po 5,12 kWh stohované na sobě na dedikované základně, s možností rychlé montáže bez speciálních nástrojů
- Integrovaný BMS s komunikací CAN a inteligentním algoritmem SOC umožňuje vzdálené monitorování, online aktualizace a optimalizaci cyklů nabíjení a vybíjení
- Stupeň krytí IP65 — plná odolnost proti prachu a proudu vody, což umožňuje instalaci venku
- Životnost ≥ 6 000 cyklů (při 25±2 °C, 0,5C/0,5C, EOL 70 %) — dlouhodobá spolehlivost v domácích, komerčních a záložních napájecích systémech
- Kompletní sada v jednom balení — bateriové moduly, BMS, základna, komunikační kabel 2 m a napájecí kabel 25 mm² / 2 m
Technická specifikace
| Systém pro uchovávání energie | |
|---|---|
| Model | OHS15K-100 |
| Výrobce | V-TAC |
| Typ baterie | LiFePO4 (LFP) |
| Počet bateriových modulů | 3 |
| Jmenovitá energie systému | 15,36 kWh |
| Využitelná kapacita | 12,29 kWh |
| Jmenovité napětí systému | 153,6 V |
| Doporučený nabíjecí / vybíjecí proud | 40 / 50 A |
| Životnost | ≥ 6 000 cyklů (25±2 °C, 0,5C/0,5C, EOL 70 %) |
| Bateriový modul | |
| Název modulu | VT-OH-5K LiFePO4 5.12V 100Ah |
| Jmenovitá energie modulu | 5,12 kWh |
| Jmenovité napětí modulu | 51,2 V |
| Využitelná kapacita modulu | 100 Ah |
| Rozměry modulu (mm) | 590 × 420 × 194 |
| Hmotnost modulu | 45,6 kg |
| Kontrolní modul BMS | |
| Provozní napětí | 120–750 Vdc |
| Jmenovitý nabíjecí / vybíjecí proud | 40 A |
| Maximální nabíjecí / vybíjecí proud | 50 A |
| Komunikace | CAN |
| Rozměry BMS (mm) | 590 × 420 × 165 |
| Hmotnost BMS | 16,1 kg |
| Základna | |
| Rozměry základny (mm) | 590 × 420 × 80 |
| Hmotnost základny | 8,5 kg |
| Provozní podmínky a ochrana | |
| Provozní teplotní rozsah – nabíjení | 0 ~ 45 °C |
| Provozní teplotní rozsah – vybíjení | -10 ~ +55 °C |
| Teplota uskladnění | 0 ~ 35 °C |
| Stupeň krytí | IP65 |
| Povolená výška instalace n. m. | ≤ 2 000 m |
| Způsob instalace | stojící |
| Monitorované parametry | napětí systému, proud, napětí článku, teplota článku, teplota modulu |
| Algoritmus SOC | inteligentní algoritmus |
| Obecné údaje | |
| Shoda s normou | CEI 0-21 |
| Záruka | 10 let |
| Rozměry systému (mm) | 590 × 420 × 698 |
| Hmotnost systému | 161,4 kg |
| EAN | 3800170224285 |
