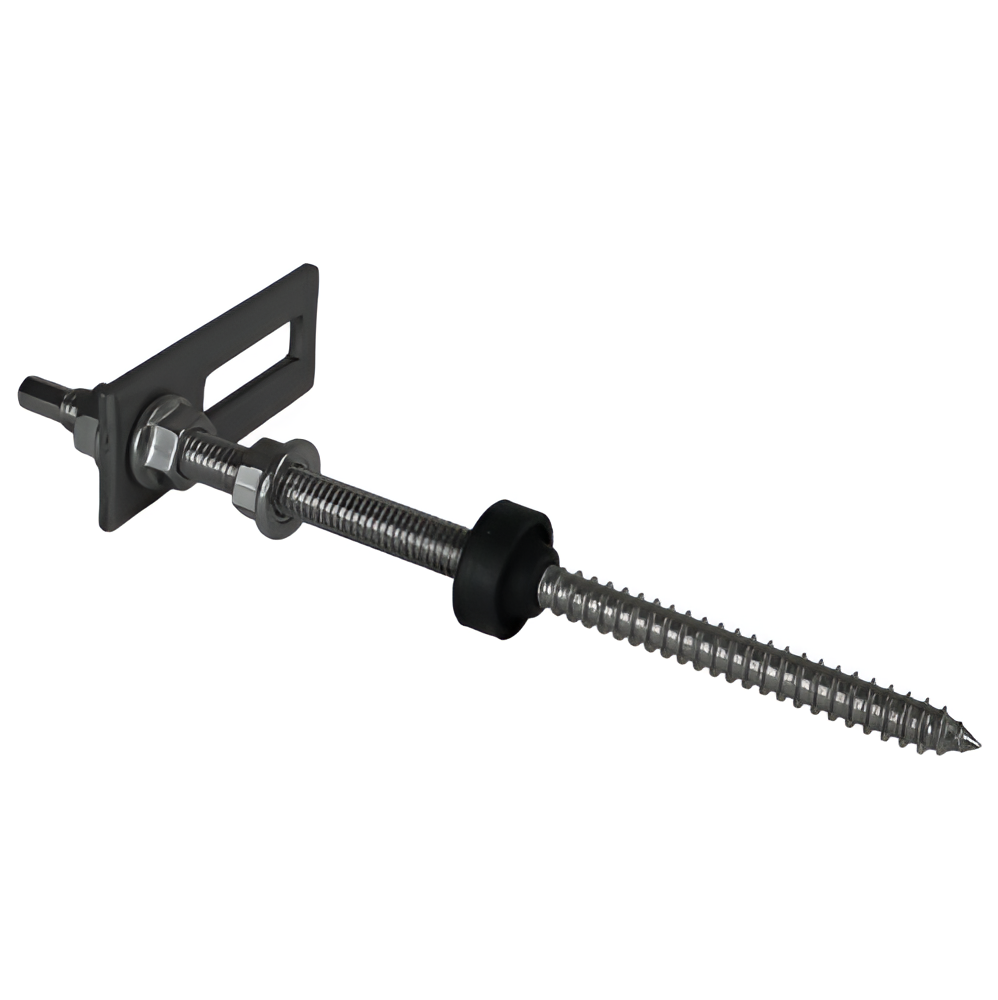

Šroub s dvojitým závitem M10x200 z nerezové oceli + montážní adaptér PV
produkt nedostupný
přidat do seznamu přání
5
Popis
Šroub s dvojitým závitem M10x200 z nerezové oceli + montážní adaptér PV
Šroub s dvojitým závitem M10x200 s montážním adaptérem je kompletní sada určená pro upevnění fotovoltaických konstrukcí na střechách pokrytých plechem, šindelem nebo lepenkou. Dvojitý závit zajišťuje pevné uchycení v dřevěném krovu na jedné straně a na druhé straně bezpečnou montáž adaptéru pomocí přírubových matic.
Použití a konstrukce
Jeden konec šroubu je vybaven závitem do dřeva, který umožňuje přímé zašroubování do krokví nebo střešních latí. Druhý konec s metrickým závitem M10 slouží k montáži adaptéru, který spojuje šroub s hliníkovými profily konstrukce PV. Integrovaná přírubová podložka a těsnění EPDM uzavírají bod průniku střešní krytinou, chrání před vnikáním vody. Sada se osvědčuje také při upevňování montážních trojúhelníků na plochých střechách.
Technické parametry
- Závit: M10
- Délka šroubu: 200 mm
- Materiál šroubu: nerezová ocel 1.4301 (A2)
- Materiál adaptéru: nerezová ocel 1.4016 (H17)
- Rozměry adaptéru: 80 × 30 × 4 mm
- Otvor adaptéru: 10,5 mm
- Těsnění: podložka EPDM
- Součástí sady: šroub, adaptér, podložka EPDM, přírubové matice
Technická specifikace
| Parametr | Hodnota |
|---|---|
| Závit | M10 |
| Délka šroubu | 200 mm |
| Materiál šroubu | Nerezová ocel 1.4301 (A2), tř. 304 |
| Materiál adaptéru | Nerezová ocel 1.4016 (H17), tř. 430 |
| Rozměry adaptéru | 80 × 30 × 4 mm |
| Otvor adaptéru | 10,5 mm |
| Těsnění | Podložka EPDM |
| Obsah sady | Šroub s dvojitým závitem, adaptér, podložka EPDM, přírubové matice |
Montáž fotovoltaického systému na střeše
Technické údaje
| Typ produktu | Sada s adaptérem |
| Typ závitu | M10 |
| Délka [mm] | 200 |
| Typ | Sada závrtných šroubů |
| Nastavení | Ne |
| Třída oceli | H17 |
