Spojka plotového dílce k přišroubování H80 černá polomat RAL 9005
produkt nedostupný
přidat do seznamu přání
Popis

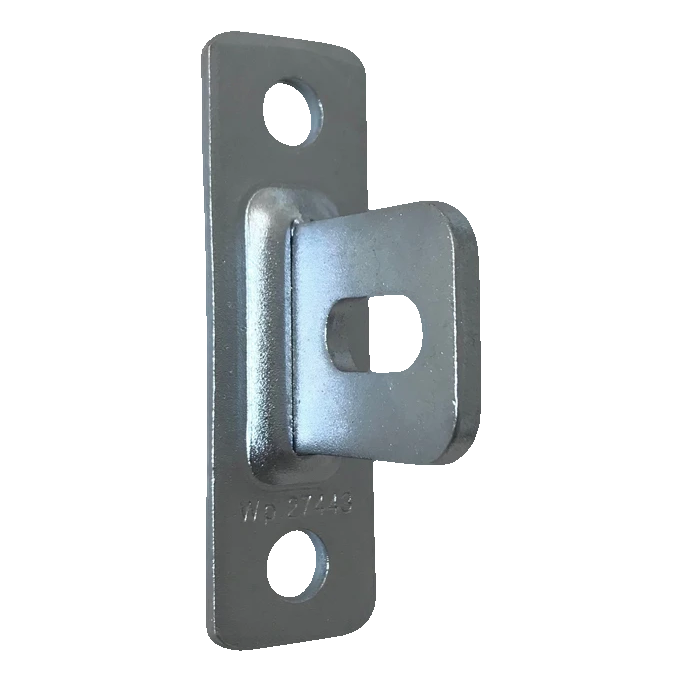

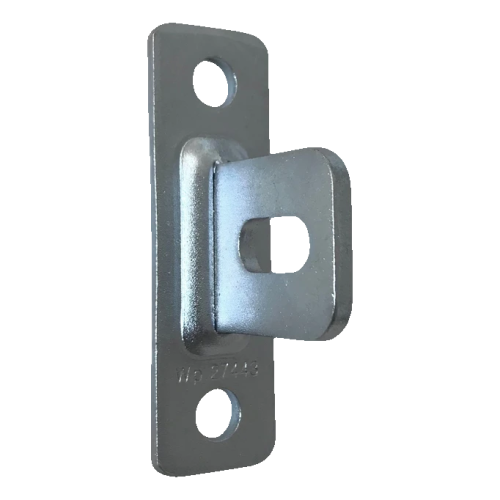

Spojka plotového dílce k přišroubování, pozinkovaná ocel 80 mm
Spojka plotového dílce k přišroubování značky PSG je solidní montážní prvek sloužící k trvalému spojení plotového dílce se sloupkem. Vyrobena z pozinkované oceli, zajišťuje vysokou odolnost proti korozi a mnohaletou trvanlivost v venkovních podmínkách — bez potřeby dodatečné protikorozní ochrany.
Konstrukce spojky se skládá z ploché montážní desky s otvory k přišroubování ke sloupku a kolmo vystupujícího ramene (tzv. fazolky) s podlouhlým otvorem, do kterého vchází šroub upevňující plotový dílec. Díky podlouhlým otvorům (fazolovým) jak na desce, tak na rameni získáváte možnost regulace polohy plotového dílce vůči sloupku — což výrazně usnadňuje montáž a kompenzaci nerovností terénu.
Spojka je univerzálním řešením používaným v plotových systémech panelových a dílcových. Hodí se jak při montáži plotů na kulaté, tak i obdélníkové sloupky. Nízká hmotnost (60 g) a kompaktní rozměry usnadňují transport a skladování i velkých partií.

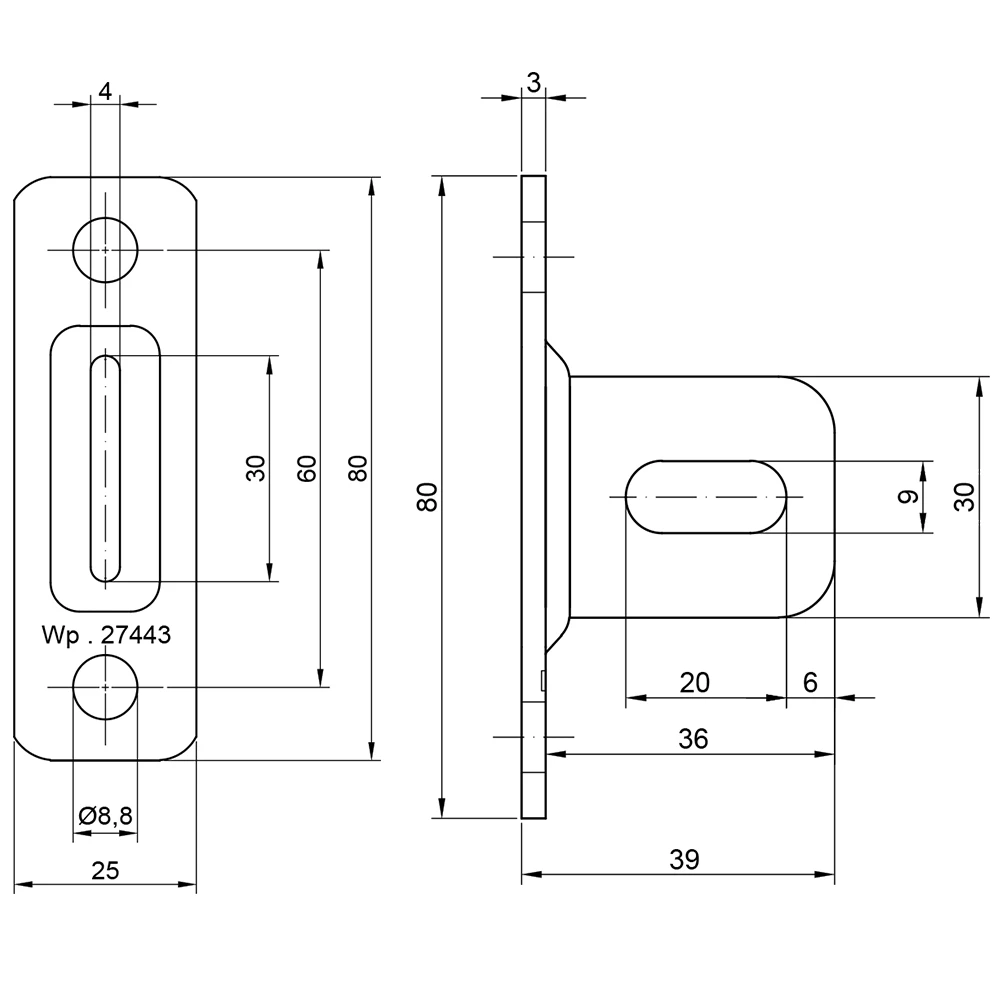

Rozměry a technické parametry
Montážní deska:
- Výška: 80 mm
- Šířka: 25 mm
- Tloušťka plechu: 3 mm
- Montážní otvory kulaté: Ø 8,8 mm (2 ks)
- Rozteč kulatých otvorů: 60 mm
- Podlouhlý otvor (fazolový): 30 × 4 mm
Rameno (fazolka):
- Výška ramene: 30 mm
- Vyložení od desky: 36 mm
- Celková hloubka (s deskou): 39 mm
- Tloušťka: 4 mm
- Podlouhlý otvor: 20 × 9 mm
Obecné údaje:
- Materiál: pozinkovaná ocel
- Hmotnost: 0,06 kg
- Výrobce: PSG
- EAN: 99917869
Způsob montáže

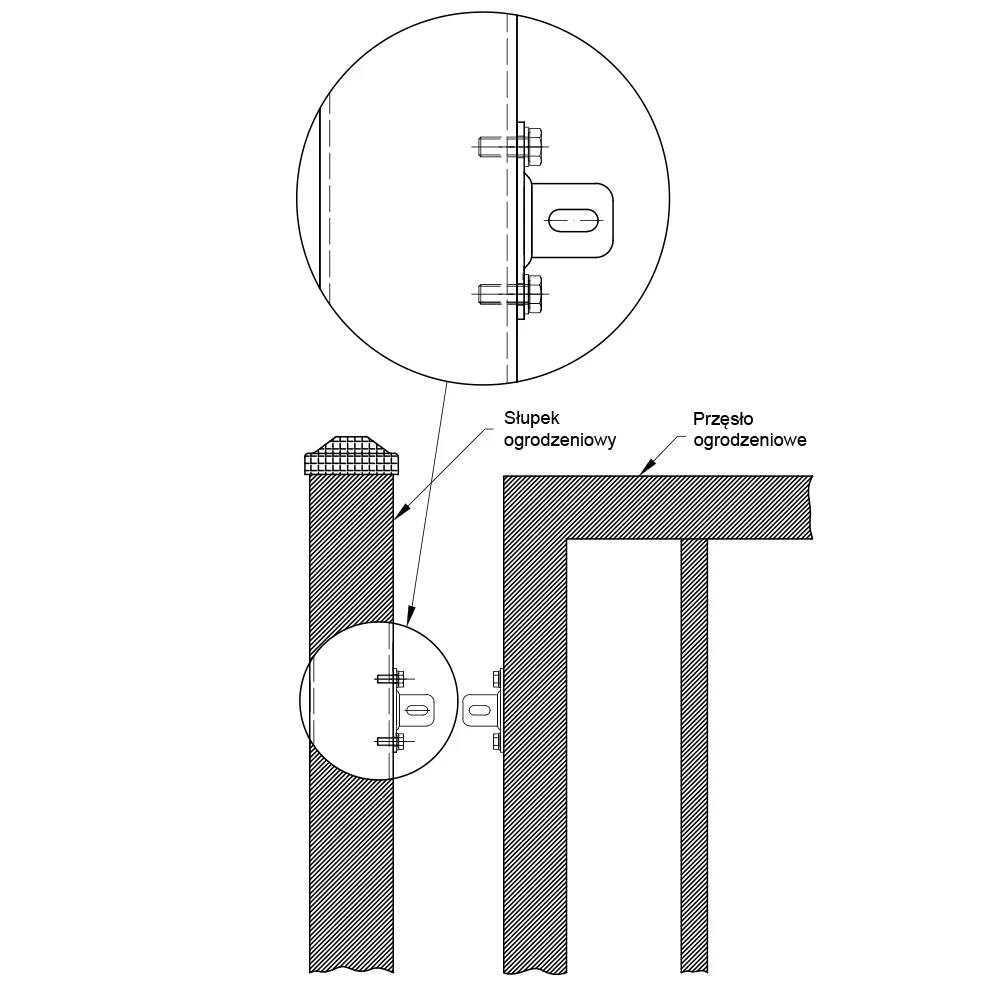

Spojka se montuje přišroubováním desky ke sloupku plotu pomocí šroubů procházejících kulatými otvory (Ø 8,8 mm). Následně se plotový dílec upevňuje k ramenu (fazolce) — šroub prochází podlouhlým otvorem v rameni a spojuje se s prvkem plotového dílce. Fazolové otvory umožňují přesnou regulaci pozice jak svisle (na desce), tak vodorovně (na rameni), což umožňuje kompenzaci montážních tolerancí a zajišťuje rovnoměrné rozložení plotových dílců na celé délce plotu.
