Sada pojezdů pro posuvnou bránu 9-kladkový + příslušenství KIT pro lištu 80

Kompletní pojezdová sada pro samonosnou posuvnou bránu určená pro lištu 80×80×5 mm. Sada obsahuje všechny nezbytné pojezdové a náběhové prvky, které zajišťují tichý a plynulý chod brány a výrazně prodlužují životnost celého mechanismu. Maximální zatížení sady je 1000 kg, díky čemuž je vhodná jak pro rezidenční, tak pro průmyslové brány. Všechny komponenty jsou pozinkované, což zaručuje vysokou odolnost proti korozi a dlouhodobé používání v exteriéru.

• Hmotnost sady: 21 kg
• Objem balení: 16 524 cm³
• EAN: 5903313203579
• Kompatibilita s lištou: 80×80×5 mm
• Povrchová úprava: pozink

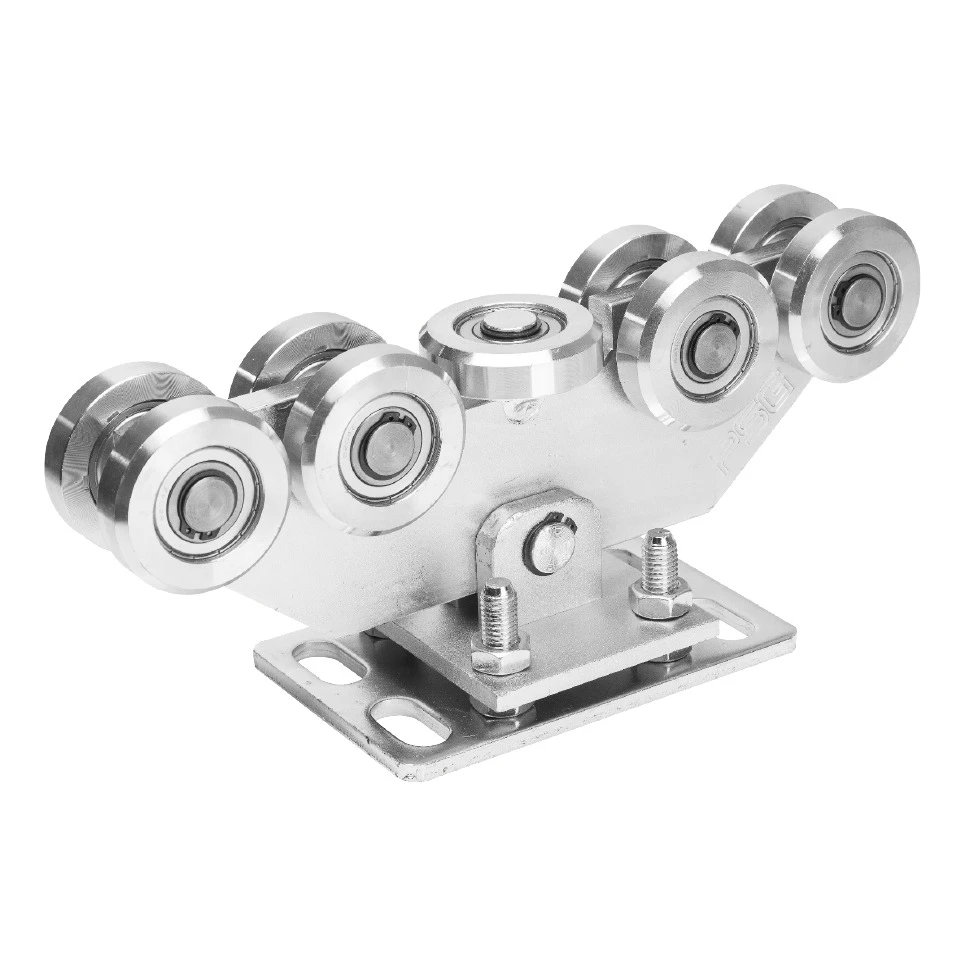

Pojezdový vozík 80 – 9-kladkový

Pojezdový vozík vybavený 9 ocelovými kladkami s ložisky zajišťuje mimořádně plynulý a tichý pohyb brány. Konstrukce s výškovou regulací pomocí šroubů umožňuje přesné nastavení brány vůči rovině, což vede k rovnoměrnému rozložení zatížení a menšímu opotřebení kladek. Každý vozík je přizpůsoben pro lištu o rozměrech 80×80×5 mm a vydrží zatížení až 1000 kg.

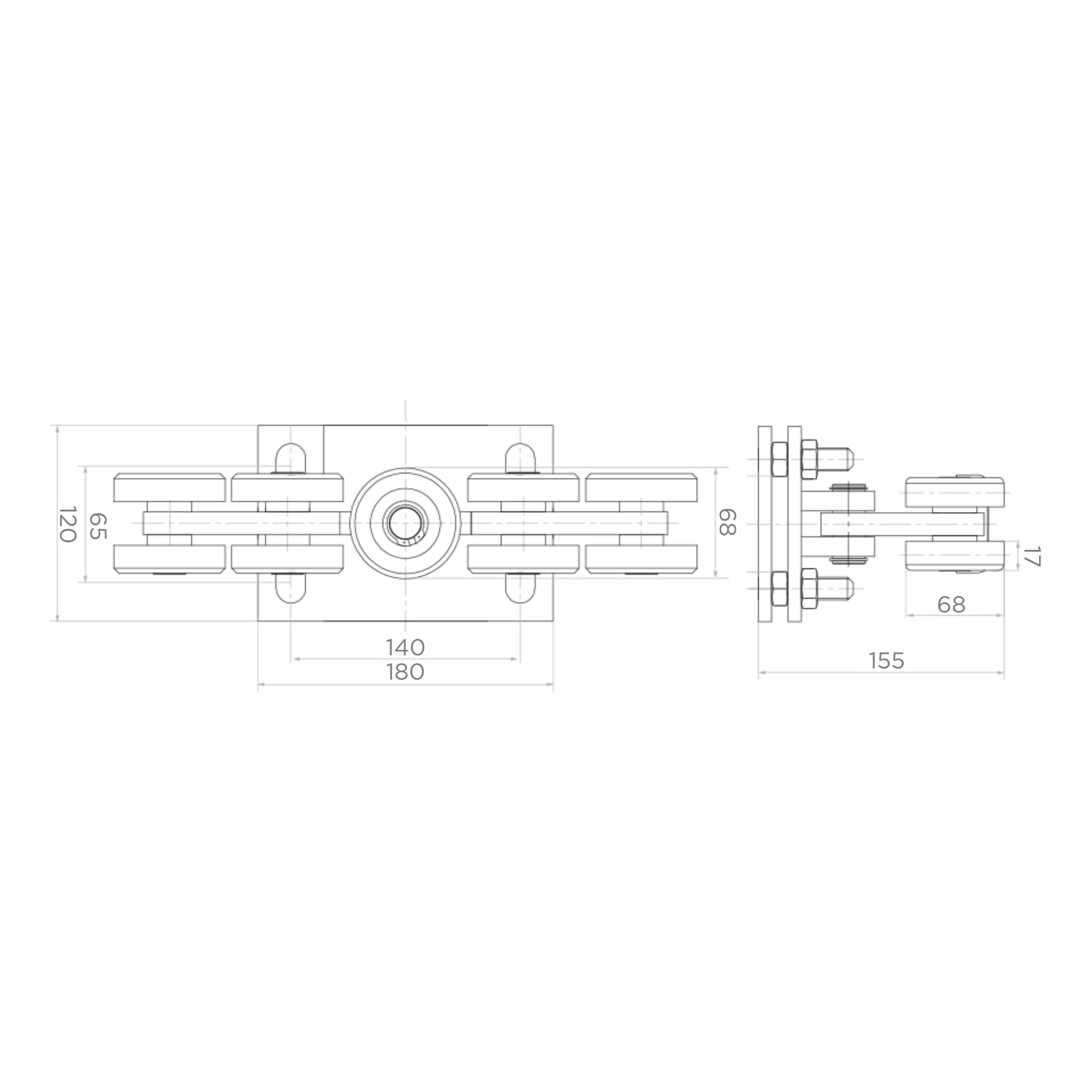

Rozměry pojezdového vozíku:

• Celková šířka: 180 mm
• Vnitřní šířka (rozchod kladek): 140 mm
• Celková výška: 120 mm
• Výška osy kladek: 65 mm
• Hloubka (boční délka): 155 mm
• Boční výška kladek: 68 mm
• Tloušťka montážní desky: 17 mm
• Materiál kladek: ocel
• Výšková regulace: šroubová
• Maximální zatížení: 1000 kg

Náběhový držák

Ocelový náběhový držák plní klíčovou roli při stabilizaci brány po zavření. Rozložením hmotnosti křídla na větší počet opěrných bodů výrazně prodlužuje životnost pojezdových vozíků. Držák je vybaven dvěma naváděcími kladkami z plastu, které přesně vedou bránu při zavírání. Na zadní stěně se nacházejí dva montážní otvory a gumový doraz tlumící nárazy.

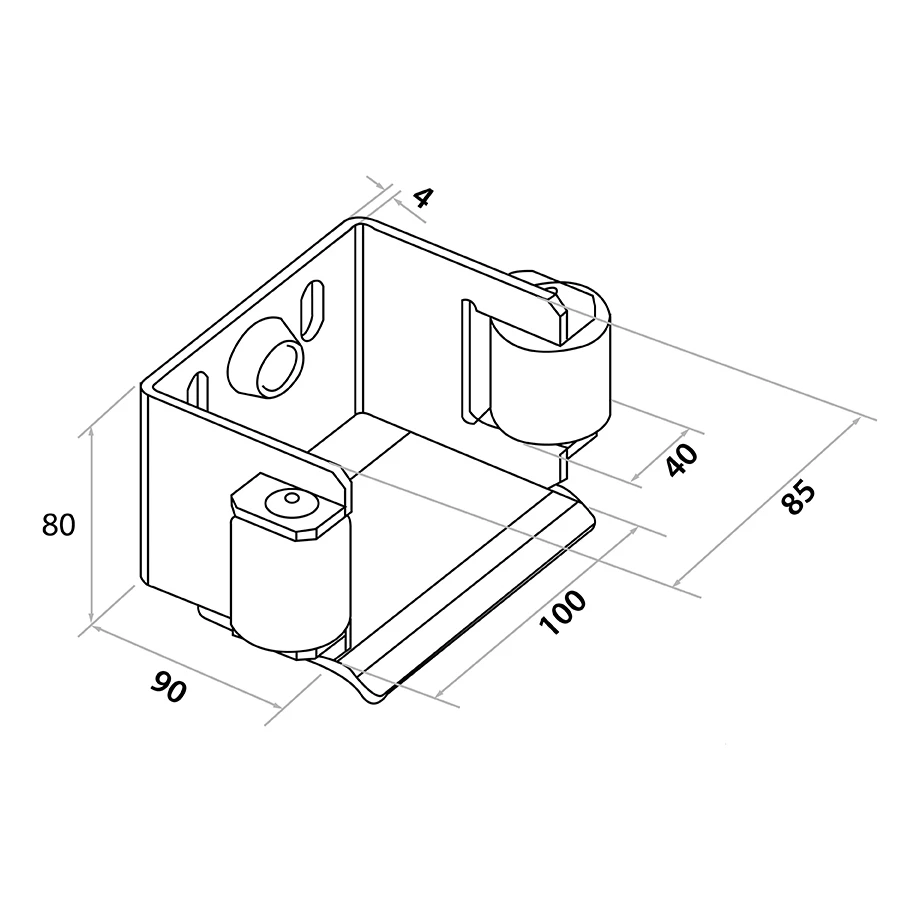

Rozměry náběhového držáku:

• Šířka základny: 90 mm
• Výška tělesa: 80 mm
• Celková výška: 85 mm
• Hloubka: 100 mm
• Šířka vedení kladek: 40 mm
• Tloušťka stěny: 4 mm
• Šířka mezi naváděcími kladkami: 88 mm
• Kompatibilita s lištou: 80×80 mm
• Naváděcí kladky: plast

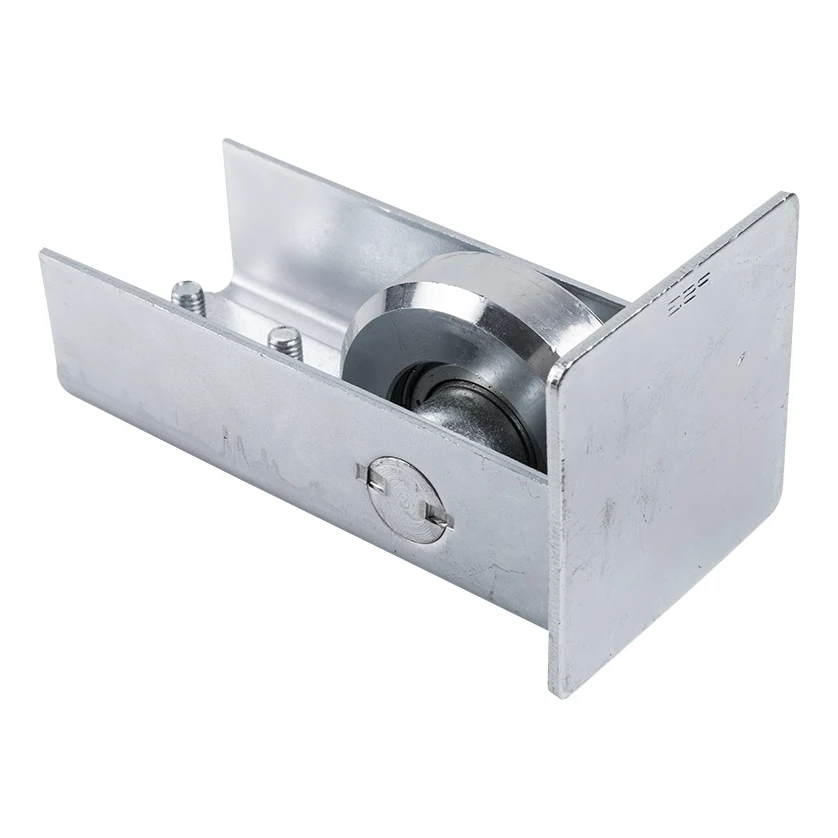

Náběhová kladka

Ocelová náběhová kladka montovaná na začátek lišty samonosné posuvné brány. Jejím hlavním úkolem je prodloužení životnosti pojezdových vozíků díky plynulému zavedení brány na vodící lištu. Zároveň slouží jako ochrana před sněhem a ledem, které se mohou hromadit na liště a narušovat funkci mechanismu. V balení jsou přiloženy montážní šrouby. Kladka je kompatibilní s lištou 80×80×5 mm.

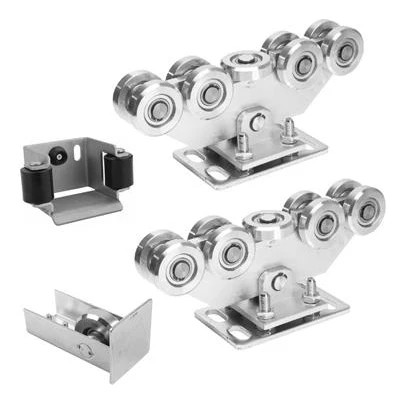

Obsah sady

• Pojezdový vozík 80 (9-kladkový) — 2 ks
• Náběhový držák — 1 ks
• Náběhová kladka — 1 ks
