PSG podpěra držáku nájezdu posuvné brány – boční montáž, ocelová
produkt nedostupný
přidat do seznamu přání
Popis

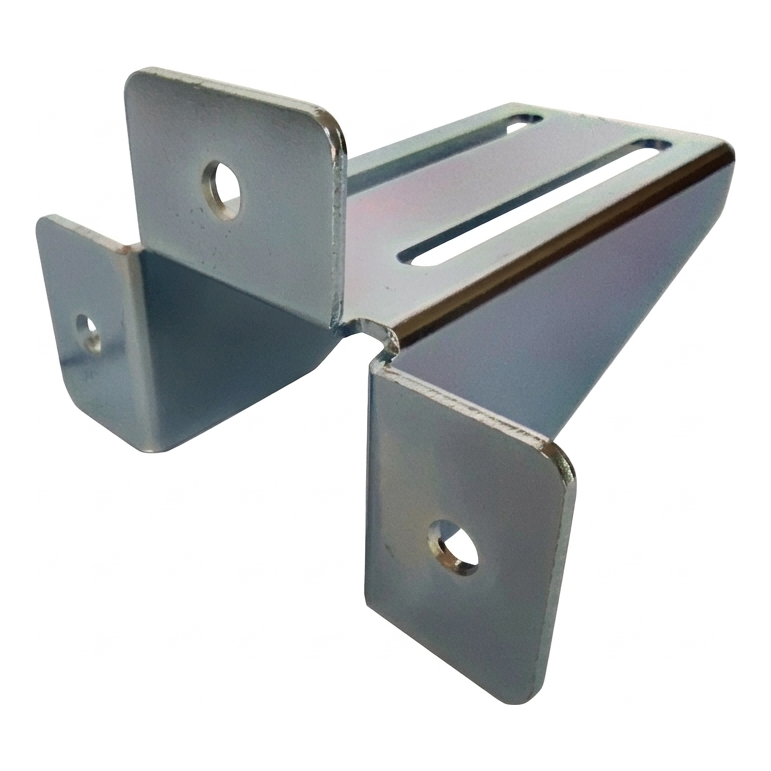

PSG podpěra držáku nájezdu posuvné brány – boční montáž, ocelová
Podpěra držáku nájezdu PSG je ocelový konstrukční prvek určený pro boční montáž ložiska nájezdu u samonesných posuvných bran. Díky solidní konstrukci z ocelového plechu o tloušťce 4 mm a přesným montážním otvorům zajišťuje trvalé a stabilní uchycení válečkového držáku ke sloupku nebo stěně. Produkt zkracuje čas instalace — podélné otvory (fazolové) umožňují regulaci polohy bez nutnosti nového vrtání.
Podpěra je nezbytným prvkem v systémech posuvných bran, kde musí být držák nájezdu namontován z boku, a nikoli shora. Hodí se všude tam, kde konstrukce sloupku nebo stěny vyžaduje odsazení ložiska nájezdu od montážní plochy — vyložení 175 mm zajišťuje odpovídající odstup.

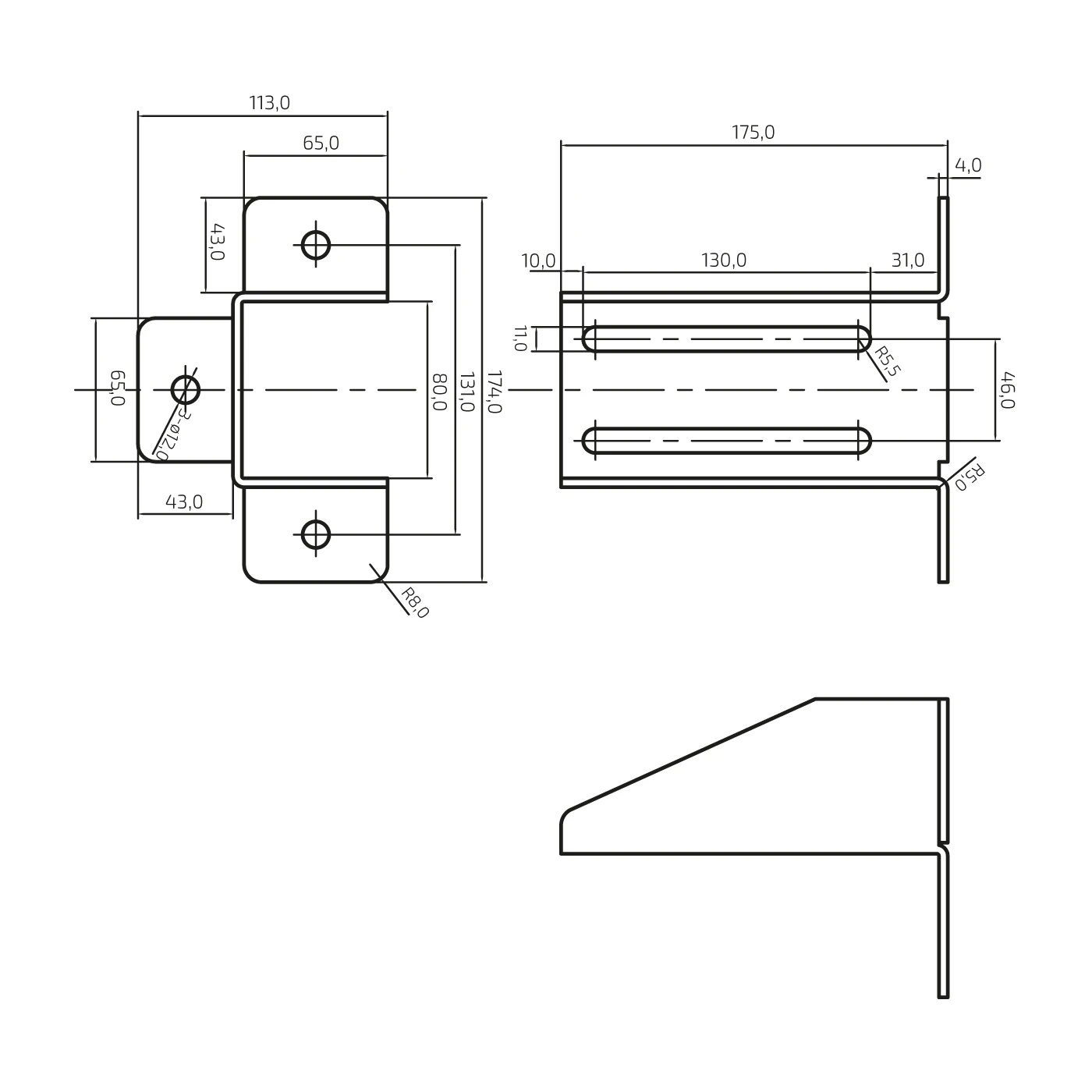

Celkové rozměry
- Celková výška: 174 mm
- Celková šířka: 113 mm
- Délka (vyložení od stěny): 175 mm
- Výška korpusu: 80 mm
- Tloušťka plechu: 4 mm
- Hmotnost: 1,156 kg
Montážní a regulační otvory
- Montážní otvory: 3 × ⌀12 mm (na bočních přírubách)
- Rozteč montážních otvorů (svisle): 131 mm
- Podélné otvory (fazolové): délka 130 mm, šířka 11 mm
- Rozteč fazolových otvorů (svisle): 46 mm
- Vzdálenost fazole od přední hrany: 10 mm
- Vzdálenost fazole od zadní hrany: 31 mm
- Poloměr zaoblení fazole: R5,5
Upevňovací příruby
- Rozměry bočních přírub: 65 × 43 mm
- Rozměry přední příruby: 65 × 43 mm
- Poloměr zaoblení hrany: R8
- Poloměr ohybu: R5
Materiálové a identifikační údaje
- Materiál: ocelový plech
- Výrobce: PSG
- EAN: 5903313203593
Podpěra je vhodná pro montáž jak na ocelové, tak na betonové sloupky. Podélné otvory umožňují přesnou regulaci polohy ložiska nájezdu ve vodorovné rovině, což je zvláště užitečné při korekci osy brány po osazení sloupků. Tři kulaté otvory ⌀12 mm na přírubách zajišťují spolehlivé kotvení prvku k podkladu.
