PSG konzola pro držák najezdu posuvné samonošné brány 130×75 mm
produkt nedostupný
přidat do seznamu přání
Popis
PSG konzola pro držák najezdu posuvné samonošné brány 130×75 mm

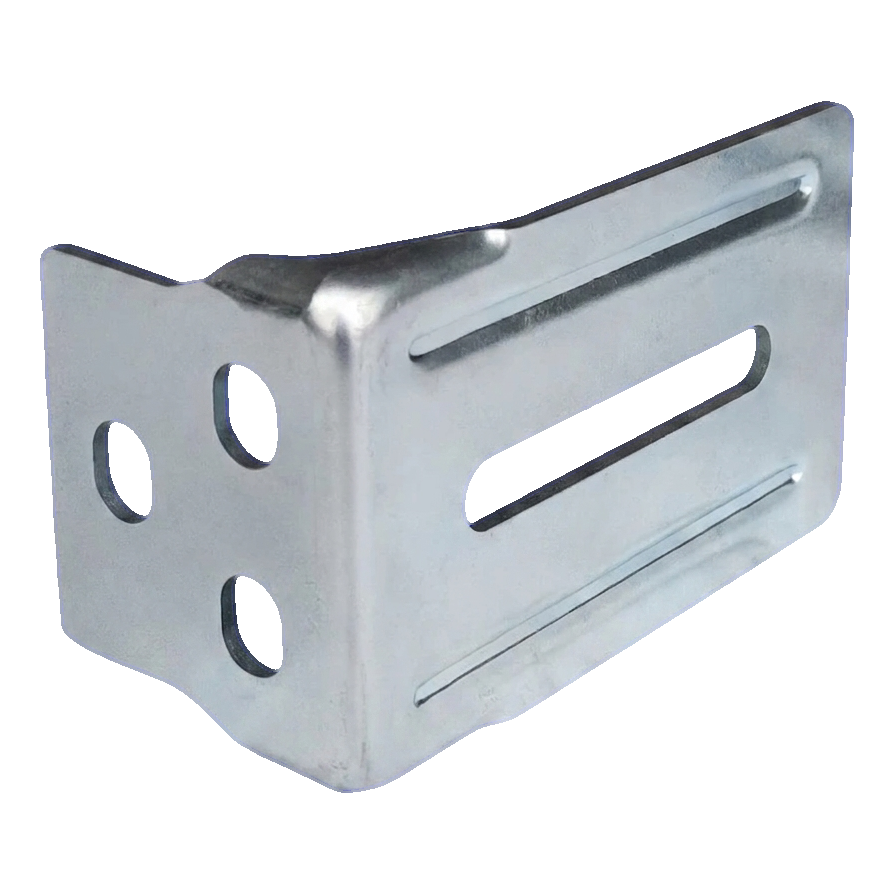

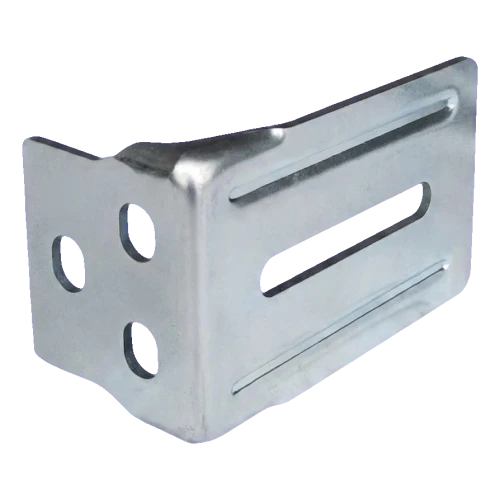

Konzola pro držák najezdu PSG je ocelový úhelník určený pro boční montáž zásuvky najezdu u posuvných samonošných bran. Díky solidní konstrukci z ocelového plechu tloušťky 3 mm zajišťuje stabilní a trvalé uchycení naježděcího mechanismu — klíčového prvku odpovědného za správné zavírání posuvné brány.
Konzola má tvar písmene L a je vybavena podlouhlými otvory jak na svislé, tak na vodorovné přírubu, což umožňuje přesné nastavení polohy držáku najezdu během montáže. Kulaté otvory na svislé stěně slouží k dodatečnému uchycení. Taková konstrukce umožňuje montážním firmám rychlou montáž s možností korekce nastavení bez nutnosti vrtání nových otvorů.

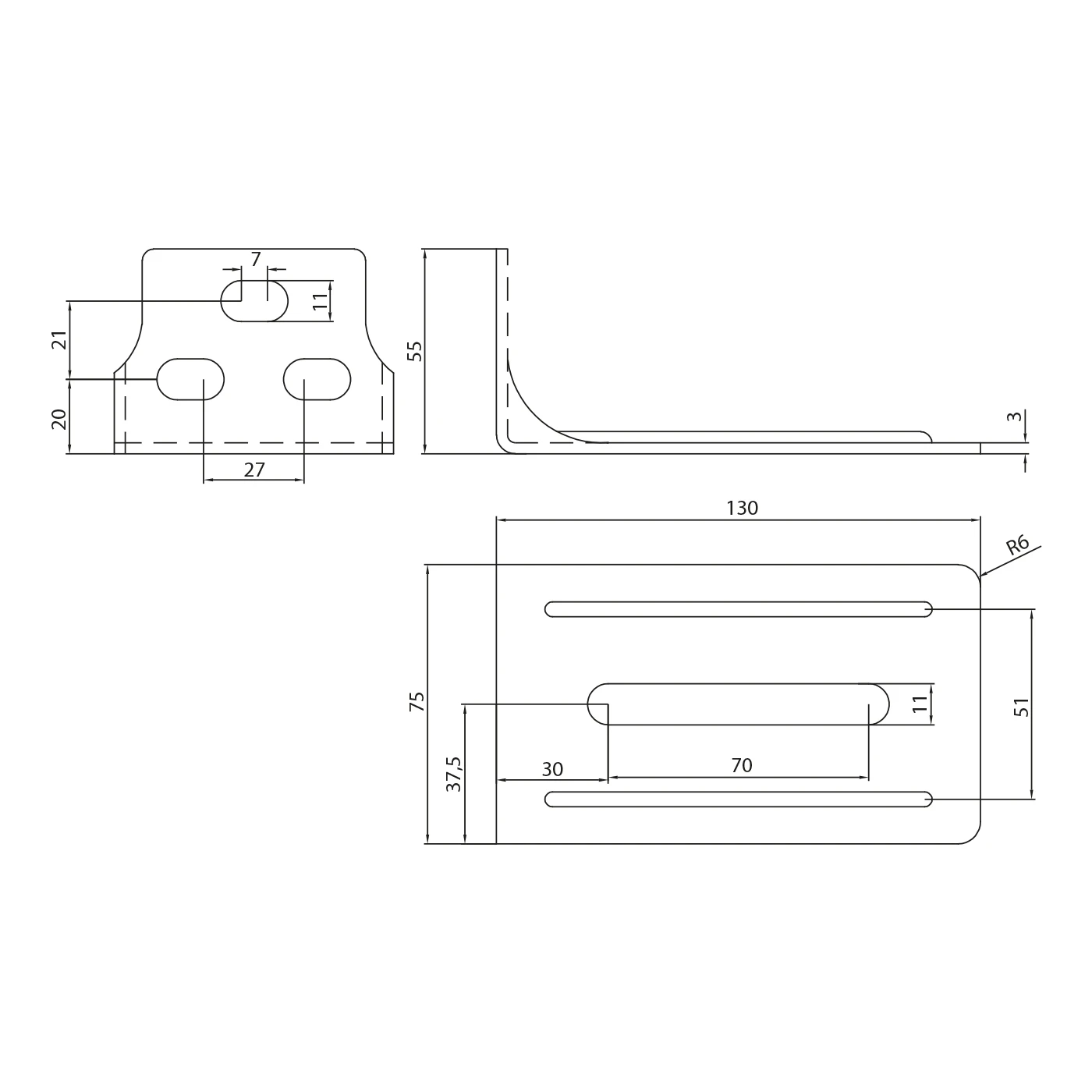

Rozměry a technická specifikace
- Délka vodorovné příruby (L): 130 mm
- Šířka konzoly: 75 mm
- Výška svislé příruby (H): 55 mm
- Tloušťka plechu: 3 mm
- Poloměr zaoblení rohů: R6
- Podlouhlé otvory (nastavitelné): 11 mm šířky
- Délka středního podlouhlého otvoru (vodorovná příruba): 70 mm
- Rozteč os podlouhlých otvorů (vodorovná příruba): 51 mm
- Rozteč otvorů (svislá příruba): 27 × 21 mm
- Materiál: pozinkovaná ocel
- Hmotnost: 0,28 kg
- EAN: 5901289670272
- Výrobce: PSG
Použití a montáž
Konzola se montuje bočně ke sloupku nebo nosné konstrukci brány. Svislá příruba s kulatými a podlouhlými otvory slouží k přišroubování konzoly k podkladu, zatímco na vodorovné přírubu se montuje držák najezdu (zásuvka najezdu). Podlouhlé otvory zajišťují rozsah nastavení ve třech osách, což umožňuje přesné nastavení polohy naježděcí rolky vzhledem k jízdní liště samonošné brány.
Prvek je určen pro systém posuvných samonošných bran PSG — zaručuje plnou kompatibilitu s držáky najezdu tohoto výrobce.
