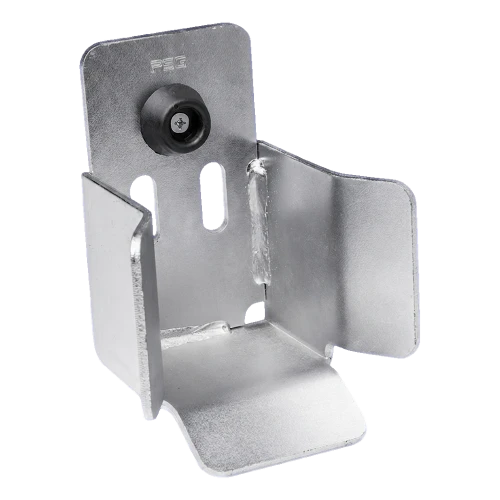

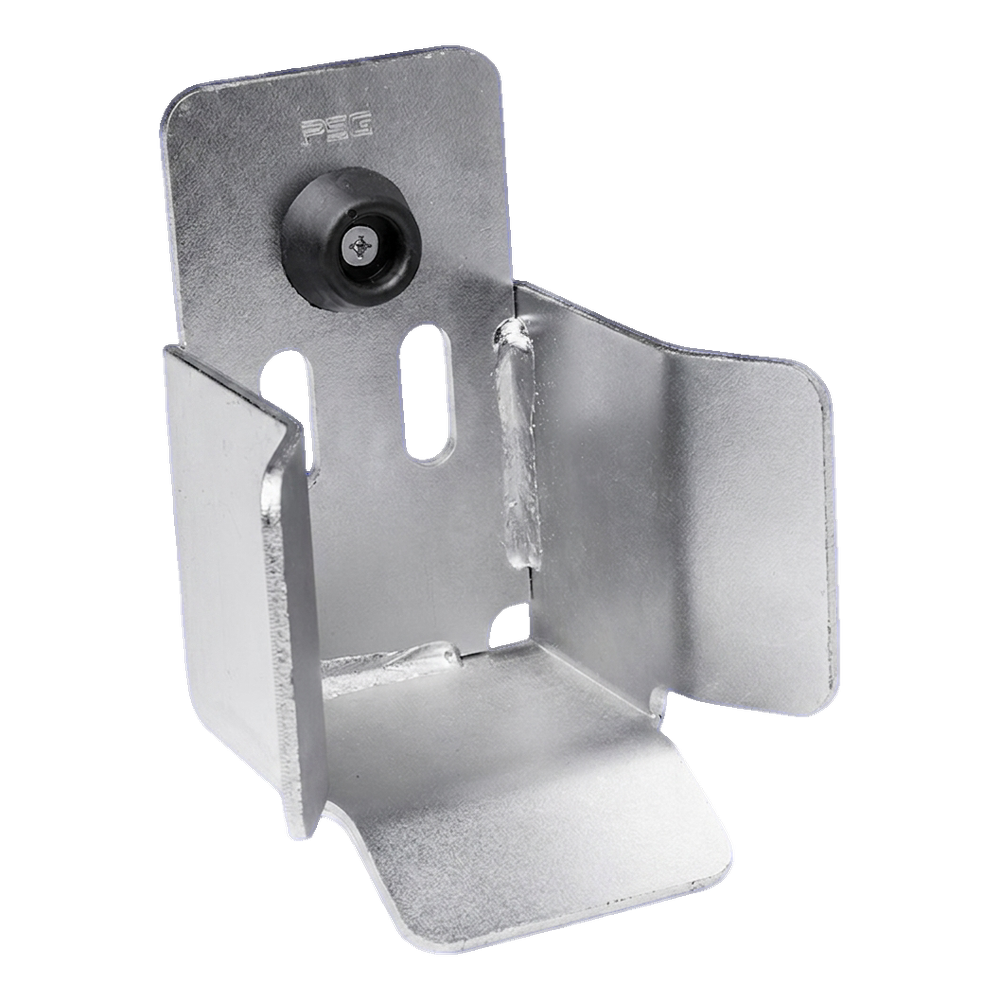

PSG držák náběhu brány 60 pro lištu 60×60 mm – samonošná posuvná brána

PSG držák náběhu 60 je odolný vodící prvek určený pro montáž samonošných posuvných bran vybavených nosnou lištou s profilem 60×60 mm. Vyrobený z tlustého ocelového plechu o tloušťce 4 mm zajišťuje stabilní vedení a spolehlivý náběh křídla brány na jezdní vozík. Kelíškovitý tvar s rozevřenými bočními stěnami usnadňuje zavedení lišty i při malých odchylkách nastavení — to urychluje montáž a eliminuje nutnost opětovné regulace.

Držák je vybaven nárazovou kladkou namontovanou na montážní plechu, která tlumí vibrace a chrání lištu před přímým kontaktem s kovem. Montážní otvory ve tvaru fazolí umožňují regulaci pozice držáku po přišroubování ke nosné konstrukci — získáváte přesné přizpůsobení bez nutnosti nového vrtání.

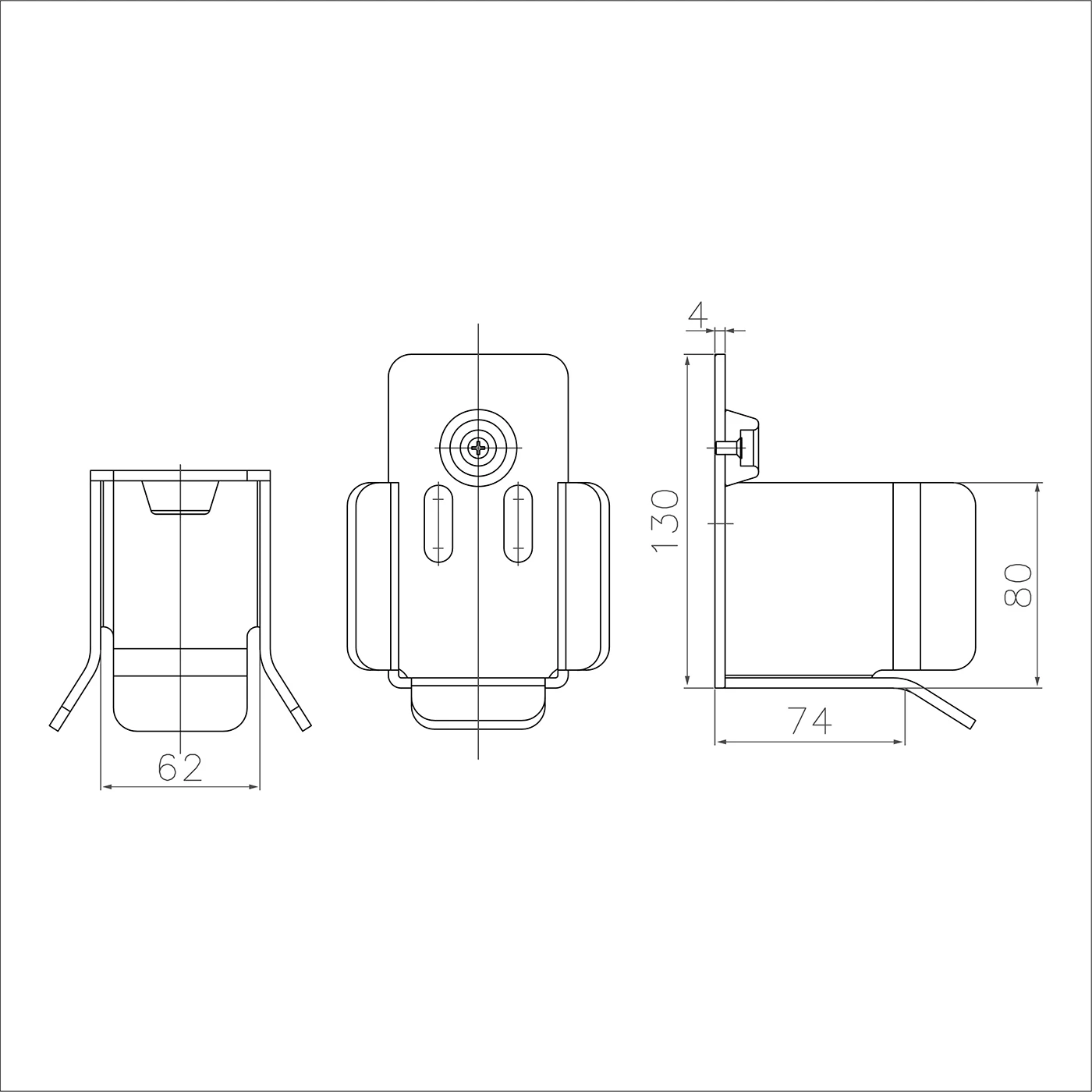

Rozměry a technické údaje

Použití a montáž

Držák náběhu se montuje na sloupek nebo nosnou konstrukci v cílovém bodě uzavření brány. Jeho úkolem je bezpečné navedení lišty na jezdní vozík při zavírání křídla. Rozevřené boční stěny ve tvaru trychtýře kompenzují malé odchylky dráhy brány, což je zvláště důležité u dlouhých rozpětí a proměnlivých teplotních podmínek ovlivňujících roztažnost konstrukce.

Montážní otvory typu fazole umožňují plynulou regulaci ve svislém i vodorovném směru bez nutnosti navrtávání nových otvorů — to je skutečná úspora času na stavbě. Solidní konstrukce z plechu 4 mm zaručuje mnohaletý bezporuchový provoz i u intenzivně využívaných průmyslových bran.
