Hliníková spojka montážních profilů PV L120 – profil U 25×45×25 mm
produkt nedostupný
přidat do seznamu přání
4.2
Popis
Hliníková spojka montážních profilů PV L120 – profil U 25×45×25 mm
Spojka profilů L120 je hliníkový montážní prvek určený k prodlužování profilů ve fotovoltaických konstrukcích. Díky profilu tvaru U 25×45×25 mm spojka pevně obepíná montážní profil a zajišťuje stabilní a tuhé spojení po celé délce 120 mm. Vyrobena z hliníku 6060, spojuje nízkou vlastní hmotnost (0,07 kg) s dobrou mechanickou pevností a plnou odolností proti korozi.
Použití a montáž

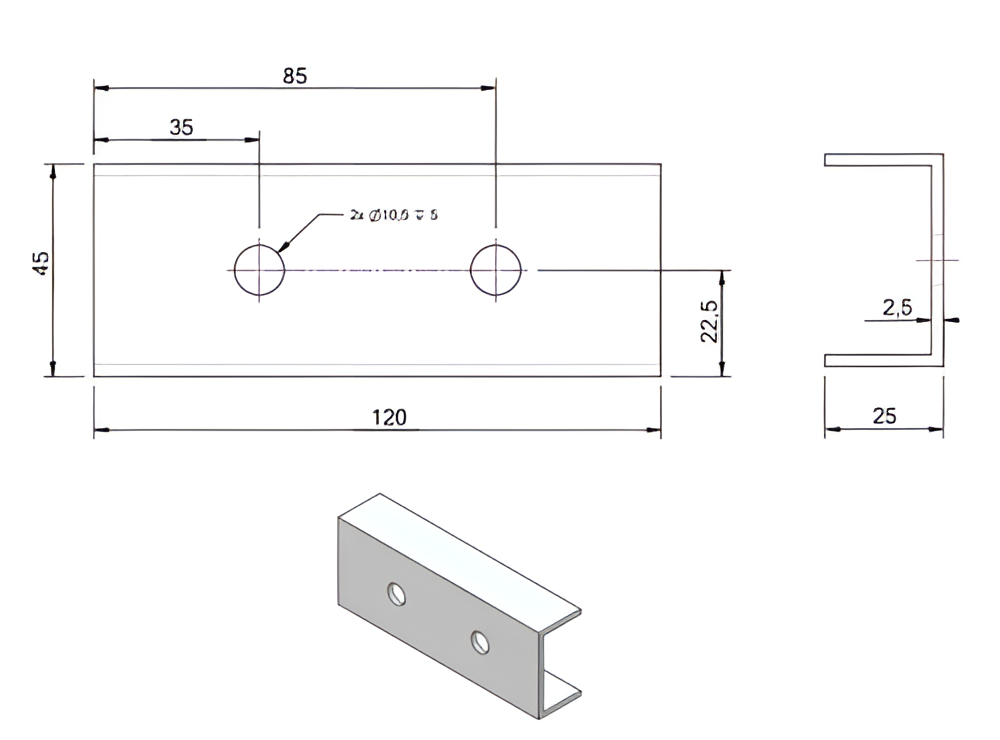

Spojka slouží k rychlému spojení dvou montážních profilů v jedné linii, když je vyžadována konstrukce delší než jeden úsek profilu. Dva průchozí otvory o průměru 10,5 mm, rozmístěné symetricky v rozteči 50 mm (osově 35 mm a 85 mm od okraje), umožňují upevnění šrouby přímo k profilu. Otvory jsou vystředěny ve výšce 22,5 mm, což odpovídá ose symetrie profilu U.
Hliník 6060 je vhodný k eloxování, díky čemuž je spojka dostupná také ve verzi eloxované na černo — ideální volba pro instalace, u kterých záleží na estetice a dodatečné ochraně povrchu před vlivy atmosférických podmínek.
Technická specifikace
- Materiál: hliník 6060
- Profil (tvar U): 25 × 45 × 25 mm
- Délka: 120 mm
- Tloušťka stěny: 2,5 mm
- Montážní otvory: 2 × ⌀10,5 mm
- Rozteč otvorů (od okraje): 35 mm / 85 mm
- Hmotnost: 0,07 kg
- Barva: přírodní hliníková (k dispozici verze eloxovaná na černo)
Vlastnosti hliníku 6060
- Odolnost proti korozi a vlivu vnějších faktorů
- Dobrá mechanická pevnost a odolnost proti nárazu
- Možnost eloxování — dodatečná ochrana a estetické provedení
Technická specifikace
| Parametr | Hodnota |
|---|---|
| Materiál | Hliník 6060 |
| Profil (tvar U) | 25 × 45 × 25 mm |
| Délka | 120 mm |
| Tloušťka stěny | 2,5 mm |
| Montážní otvory | 2 × ⌀10,5 mm |
| Rozteč otvorů | 35 mm / 85 mm od okraje |
| Hmotnost | 0,07 kg |
Bezpečnost
